ГИДРАВЛИЧЕСКАЯ СИСТЕМА в Алматы
ХОДОВОЙ ГИДРОМОТОР (УРАВНИТЕЛЬНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН)
1Артикул: PIN, PIN NLA - Was 6653018 - A
2Артикул: 6670226, O-RING Was 6660697 - A
3Артикул: 6670227, O-RING Was 6658422 - A
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ХОДОВОЙ ГИДРОМОТОРА) (СЕРИЙНЫЙ НОМЕР 20098 И ВЫШЕ)
1Артикул: VALVE, VALVE See Illustration 6 SPOOL VALVE/ D2225 - assy
2Артикул: 6587567, TEE W/Ref. 3
3Артикул: 79K10, O RING 10
ОБРАТНЫЙ КЛАПАН (ГИДРАВЛИЧЕСКИЙ ОСТАНОВ)
1Артикул: 6667386, VALVE check - W/Ref. 2 & 4 - Was 6657207 - A
2Артикул: 6667334, PLUNGER W/Ref. 3 - internal O-rings are not serviceable separately - Was 6661814 - A
3Артикул: 6667575, SEAL KIT Complete - W/Ref. 3
ЛЕВОСТОРОННИЙ ДЖОЙСТИК УПРАВЛЕНИЯ
1Артикул: 6654119, JOYSTICK ASSY. NLA - Assy. - W/Ref. 2-34 - Was 6654119 - A
2Артикул: HOUSING, HOUSING NSS - Order Ref. 1
3Артикул: 6655289, PLATE
ЦИЛИНДР ПОВОРОТА
1Артикул: 6589756, CYLINDER Ref. 2-17
2Артикул: 6589757, ROD W/Ref. 16 & 17
3Артикул: 6538367, HEAD, CYL TILT
ПРАВОСТОРОННИЙ ДЖОЙСТИК УПРАВЛЕНИЯ
1Артикул: 6654120, JOYSTICK ASSY. NLA - W/Ref. 2-39 - Was 6554120 - A
2Артикул: HOUSING, HOUSING NSS - Order Ref. 1
3Артикул: 6655289, PLATE
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (ОТВАЛ) (3 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660755, VALVE SECTION blade - W/Ref. 2-12
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS

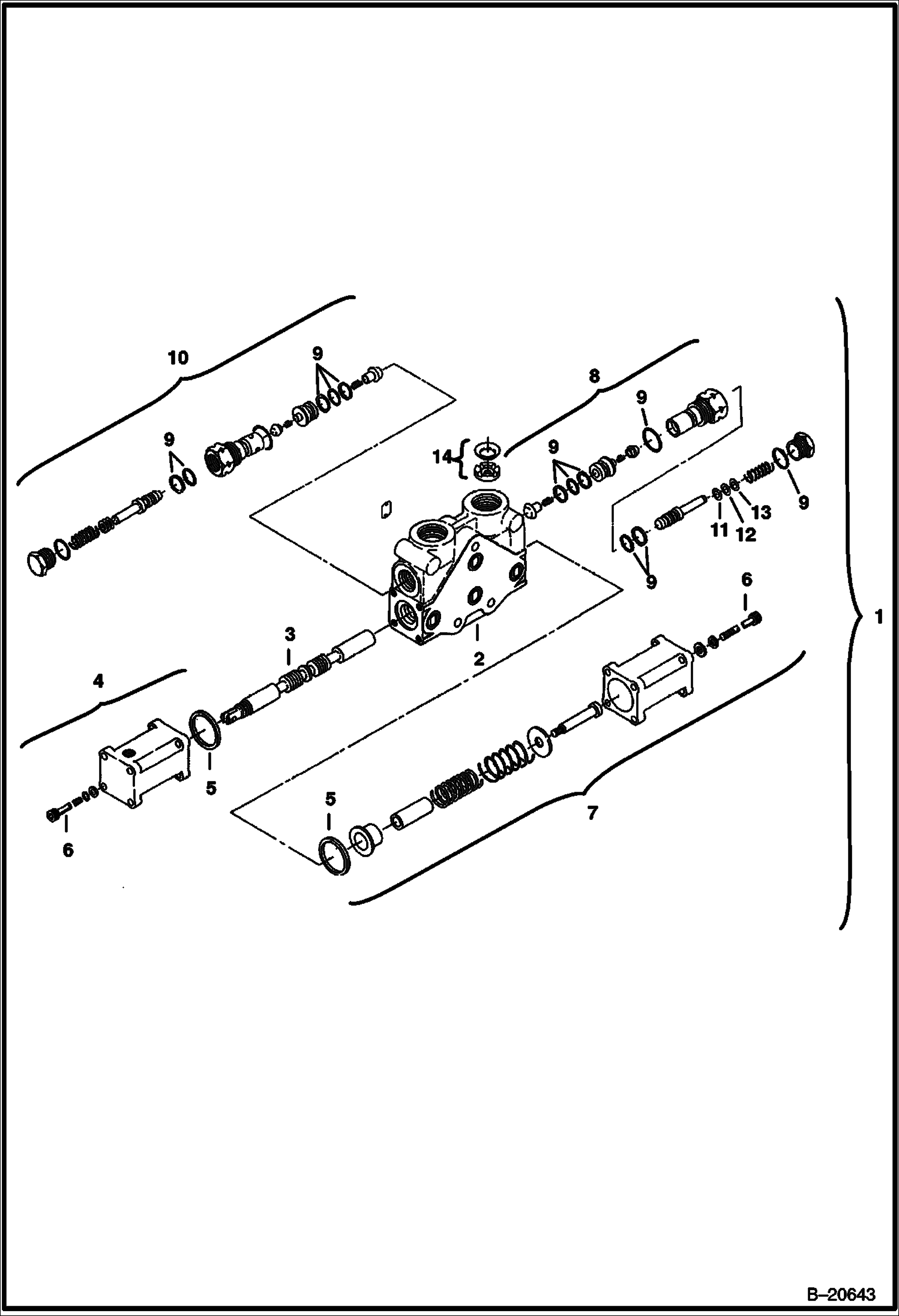

СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (СТРЕЛА) (6 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660498, VALVE SECTION boom - W/Ref. 2-11 - Was 6660488 - D
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (ЛЕВОСТОРОННИЙ ХОД) (6 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6664291, VALVE SECTION L.H. Travel - W/Ref. 2-12
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS
УРАВНИТЕЛЬНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
1Артикул: VALVE, VALVE NLA - assy - W/Ref. 2-10 - Was 6660663 - A
2Артикул: HOUSING, HOUSING NSS
3Артикул: 994793, POPPET
ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ
1Артикул: MOTOR, MOTOR NLA - assy. - W/Ref. 2-26 - Was 6660216 - A
2Артикул: 6658741, MOTOR assy. - W/Ref. 3-22
3Артикул: O-RING, O-RING NSS - included W/Ref. 27
ЦИЛИНДР КОВША
1Артикул: 6537289, CYLINDER Ref. 2-6, 9-15
2Артикул: 6537292, ROD Also Order Ref. 16 & 17
3Артикул: 6537294, HEAD
ТОРЦЕВАЯ КРЫШКА (6 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660503, COVER end - W/Ref. 2-6
2Артикул: COVER, COVER NSS - plate
3Артикул: 6652803, SLEEVE power beyond - W/Ref. 4
ХОДОВОЙ ГИДРОМОТОР
1Артикул: TRAVEL, TRAVEL MOTOR See Illustration TRAVEL MOTOR/ D2173 See BTIE-051 NLA- W/Ref. 1-38 - W/O brake - W/Ref. 2-47 on this page - Was 6659564
2Артикул: HOUSING, HOUSING NSS
3Артикул: 6670220, SEAL 2 piece - Order Ref. 48 - Was NLA - D
КЛАПАН ПЕРЕКЛЮЧЕНИЯ
1Артикул: 6660267, VALVE selector - Ref. 2-7
2Артикул: HOUSING, HOUSING NSS
3Артикул: SPOOL, SPOOL NSS
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В 2-СКОРОСТНОЙ КЛАПАН)
1Артикул: MOTOR, MOTOR See Illustration SWING MOTOR/ C3252 - swing
2Артикул: 17K5, ELBOW W/Ref. 3
3Артикул: 79K6, O RING 10
ТОРЦЕВАЯ КРЫШКА (3 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660757, COVER end - W/Ref. 2-4
2Артикул: COVER, COVER NSS - plate
3Артикул: 6660763, VALVE build-up - W//Ref. 4 - set at 200 PSI
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (РУКОЯТЬ) (6 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660501, VALVE SECTION arm - Ref. 2-12
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РУКОЯТЬ, СТРЕЛА, КОВШ И ВСПОМОГАТЕЛЬНОЕ УСТРОЙСТВО)
1Артикул: 6539173, TUBE
2Артикул: 6539174, TUBE
3Артикул: 6539175, TUBE
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (ПРАВОСТОРОННИЙ ХОД) (6 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660497, VALVE SECTION R.H. travel - W/Ref. 2-10
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS

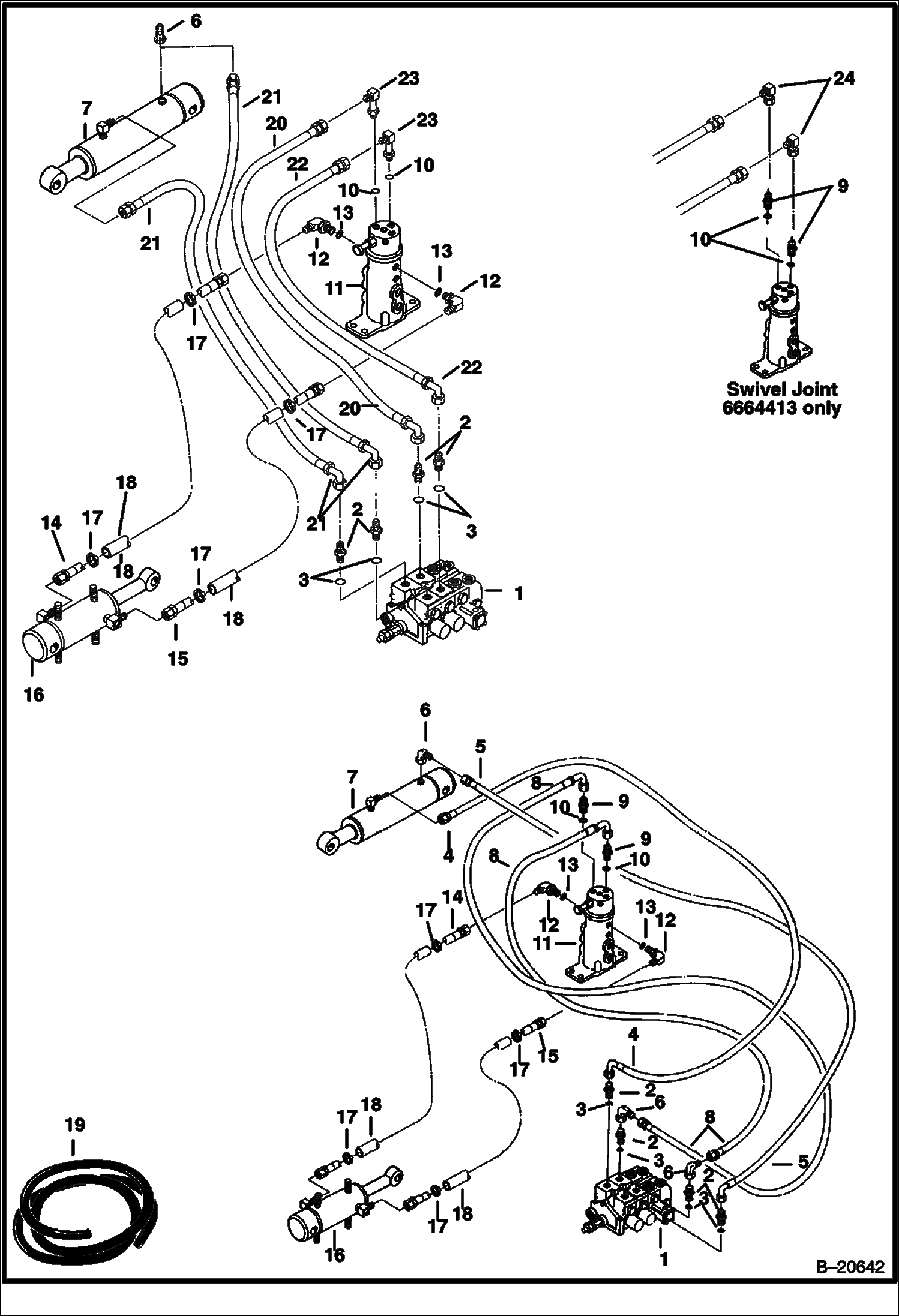

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ЦИЛИНДРА ОТВАЛА, ЦИЛИНДРА ПОВОРОТА)
1Артикул: VALVE, VALVE See Illustration 3 SPOOL VALVE/ C3295 - assy
2Артикул: 743108, FITTING W/Ref. 3
3Артикул: 79K8, O RING 10
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (ВСПОМОГАТЕЛЬНОЕ УСТРОЙСТВО) (6 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660500, VALVE SECTION auxiliary - Ref. 2-10
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS
ЦИЛИНДР РУКОЯТИ
1Артикул: 6589397, CYLINDER Ref. 2-17
2Артикул: 6589404, ROD W/Ref. 16 & 17
3Артикул: 6586568, HEAD
3 ЗОЛОТНИКОВЫЙ КЛАПАН
1Артикул: 6660344, VALVE 3 spool - W/Ref. 2-8
2Артикул: 6660496, COVER See Illustration END COVER/ B13672 - end
3Артикул: 6660754, VALVE SECTION See Illustration VALVE SECTION/ C3296 - house swing
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СТРЕЛА, РУКОЯТЬ, КОВШ И ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ)
1Артикул: 6646581, CONNECTOR W/Ref. 2
2Артикул: 79K10, O RING 10
3Артикул: 731794, CONNECTR W/Ref. 2
2 КЛАПАНА ПЕРЕКЛЮЧЕНИЯ СКОРОСТНОГО ДИАПАЗОНА
1Артикул: 6539555, VALVE assy - 2 speed - W/Ref. 2 - 7
2Артикул: BLOCK, BLOCK NSS - valve
3Артикул: SPOOL, SPOOL NSS
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (ПОВОРОТ КОРПУСА) (3 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660754, VALVE SECTION house swing - W/Ref. 2-9
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS
ПОВОРОТНОЕ СОЕДИНЕНИЕ
1Артикул: 7123864, SWIVEL ASSY W/Ref. 2-11 - Was 6800524 - A
2Артикул: 7123863, BARREL Was 6664906 - A
3Артикул: 6664907, ROTOR
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ХОДОВОЙ ГИДРОМОТОРА) (СЕРИЙНЫЙ НОМЕР 511920001 - 511920097)
1Артикул: VALVE, VALVE See Illustration 6 SPOOL VALVE/ D2225 - assy
2Артикул: 6587567, TEE W/Ref. 3
3Артикул: 79K10, O RING 10

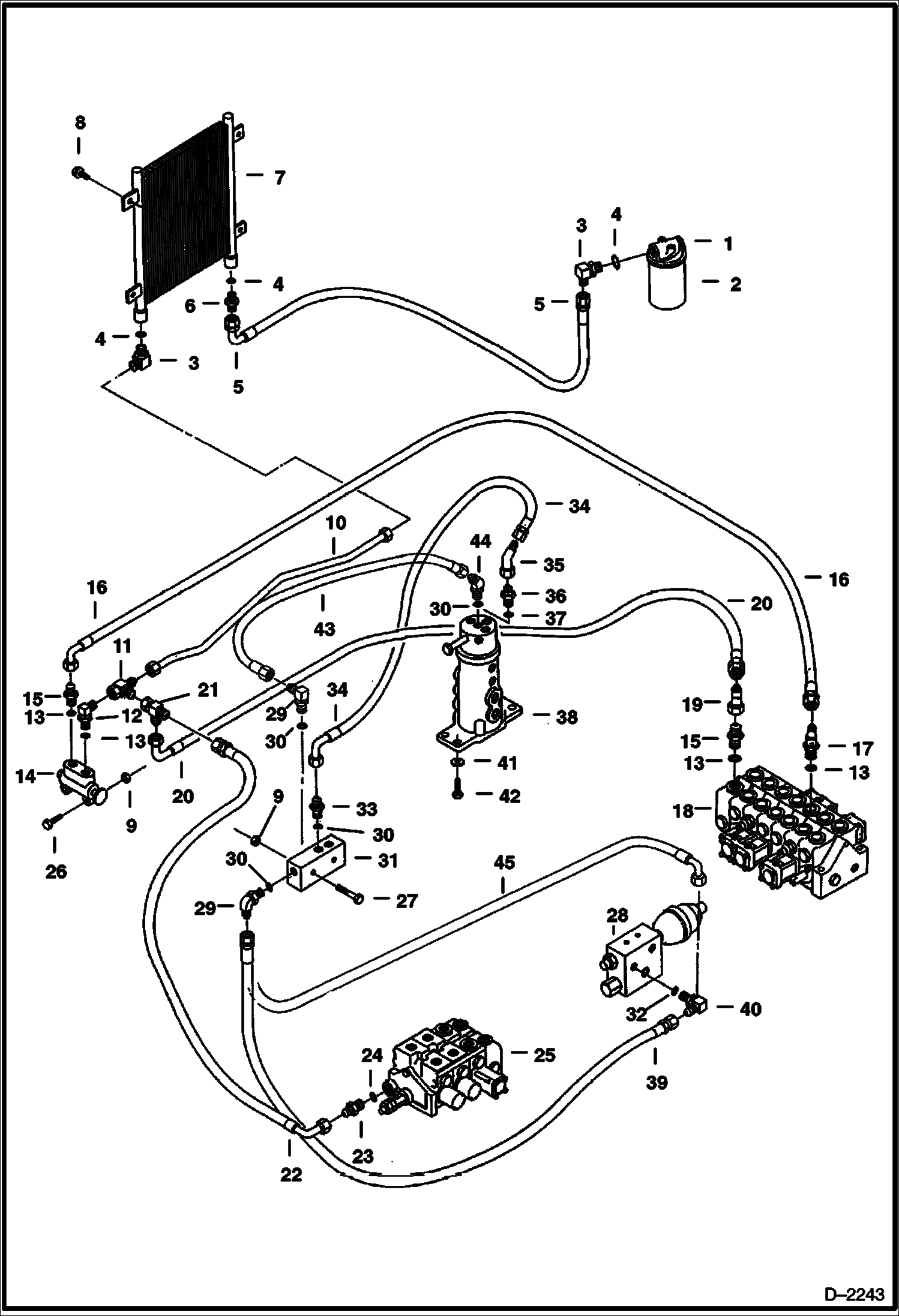

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В МАСЛЯННЫЙ РАДИАТОР В ФИЛЬТР)
1Артикул: 6654897, FILTER ASSY assy. - W/Ref. 2
2Артикул: 6653336, ELEMENT filter
3Артикул: 17K10, FITTING W/Ref. 4
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (ПОВОРОТ СТРЕЛЫ) (3 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660756, VALVE SECTION boom swing - W/Ref. 2-11
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS
ЦИЛИНДР СТРЕЛЫ (ЗАМЕНА В ПРОЦЕССЕ ОБСЛУЖИВАНИЯ)
1Артикул: CYLINDER, CYLINDER NLA - W/Ref. 2-15 - Order 7156579 - Also Order (2) of Ref. 20 & 21 - Was 6814980 - A
2Артикул: 7156579, CYLINDER, BOOM W/Ref. 3-16 - Also Order (2) Ref. 20 & (2) Ref. 21 - Was 7148239 - A
3Артикул: ROD, ROD NLA - Order Ref. 16 (7148237) rod & Ref. 4 (7147318) piston - Was 6810560 - A
МЕХАНИЗМ ТРАНСМИССИИ
1Артикул: 6659562, TRANSMISSION swing - W/Ref. 2-30 - Was 6657202 - B,D
2Артикул: 6658402, FLANGE
3Артикул: 6658403, BOLT

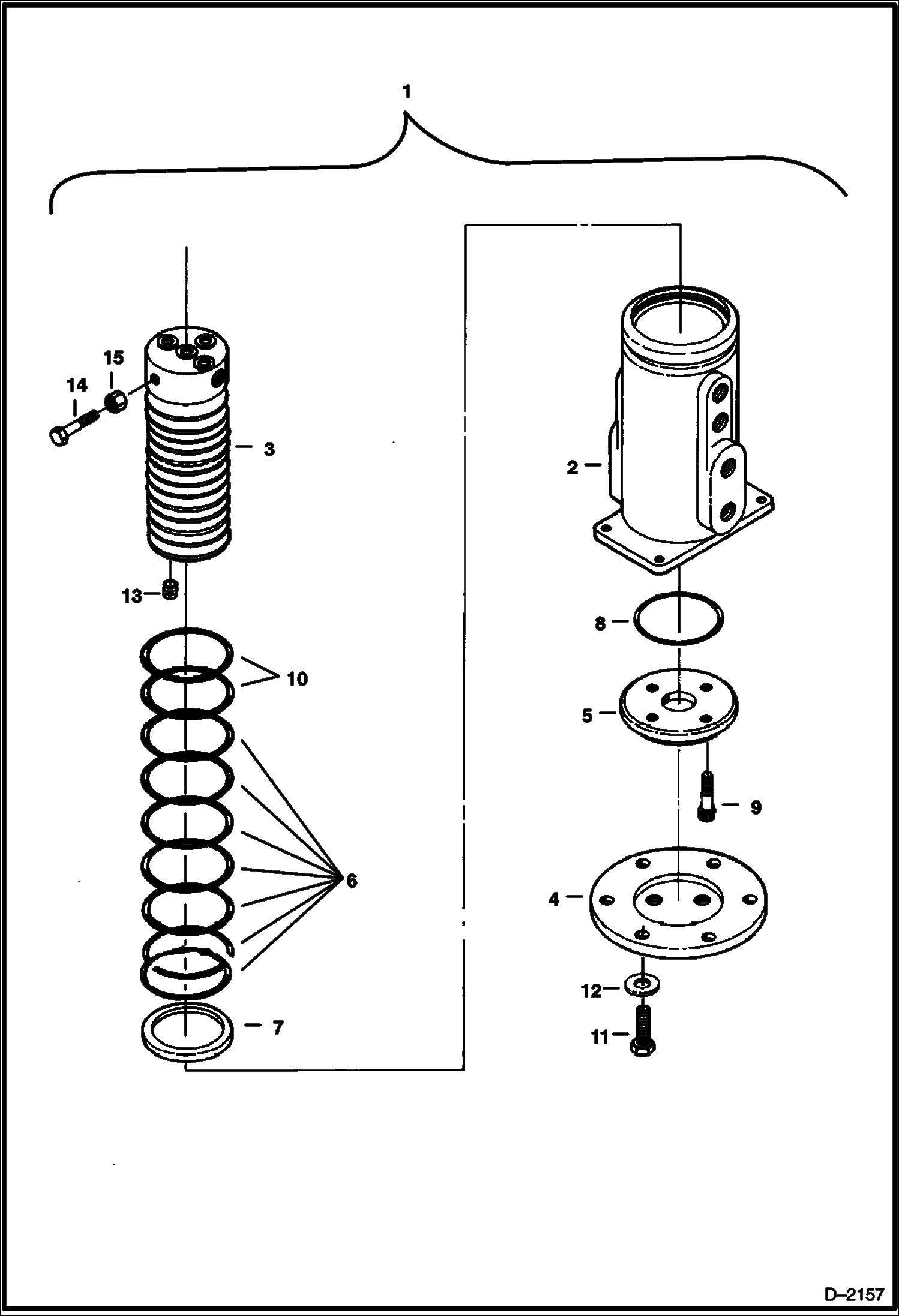

ПОВОРОТНОЕ СОЕДИНЕНИЕ (СЕРИЙНЫЙ НОМЕР 511920001 - 511920097)
1Артикул: SWIVEL, SWIVEL JOINT See BTIE-026 - NLA - Assy. Ref. 2-15 - Was 6659566 - A
2Артикул: BODY, BODY NSS
3Артикул: ROTOR, ROTOR NSS
ЦИЛИНДР СТРЕЛЫ
1Артикул: CYLINDER, CYLINDER See Illustration BOOM CYLINDER/ C3501 NLA - Ref. 2-17-Order (1) 7156579 cylinder, (1) 6596493 shield, (1) 59CM01245B bolt, (2) 6803982 bushings, & (2) 6652915 dust seals - Was 6587571 - A
2Артикул: ROD, ROD NLA - W/Ref. 16 & 17 - W/1.125-- - 12 UNF Threads - Order Ref. 1 - Was 6586753 - A
3Артикул: 6586570, HEAD
6 ЗОЛОТНИКОВЫЙ КЛАПАН
1Артикул: 6662319, VALVE 6 spool - W/Ref. 2-12
2Артикул: 6664290, COVER See Illustration END COVER/ C3329 end
3Артикул: 6660497, VALVE SECTION See Illustration VALVE SECTION/ C3293 R.H. Travel

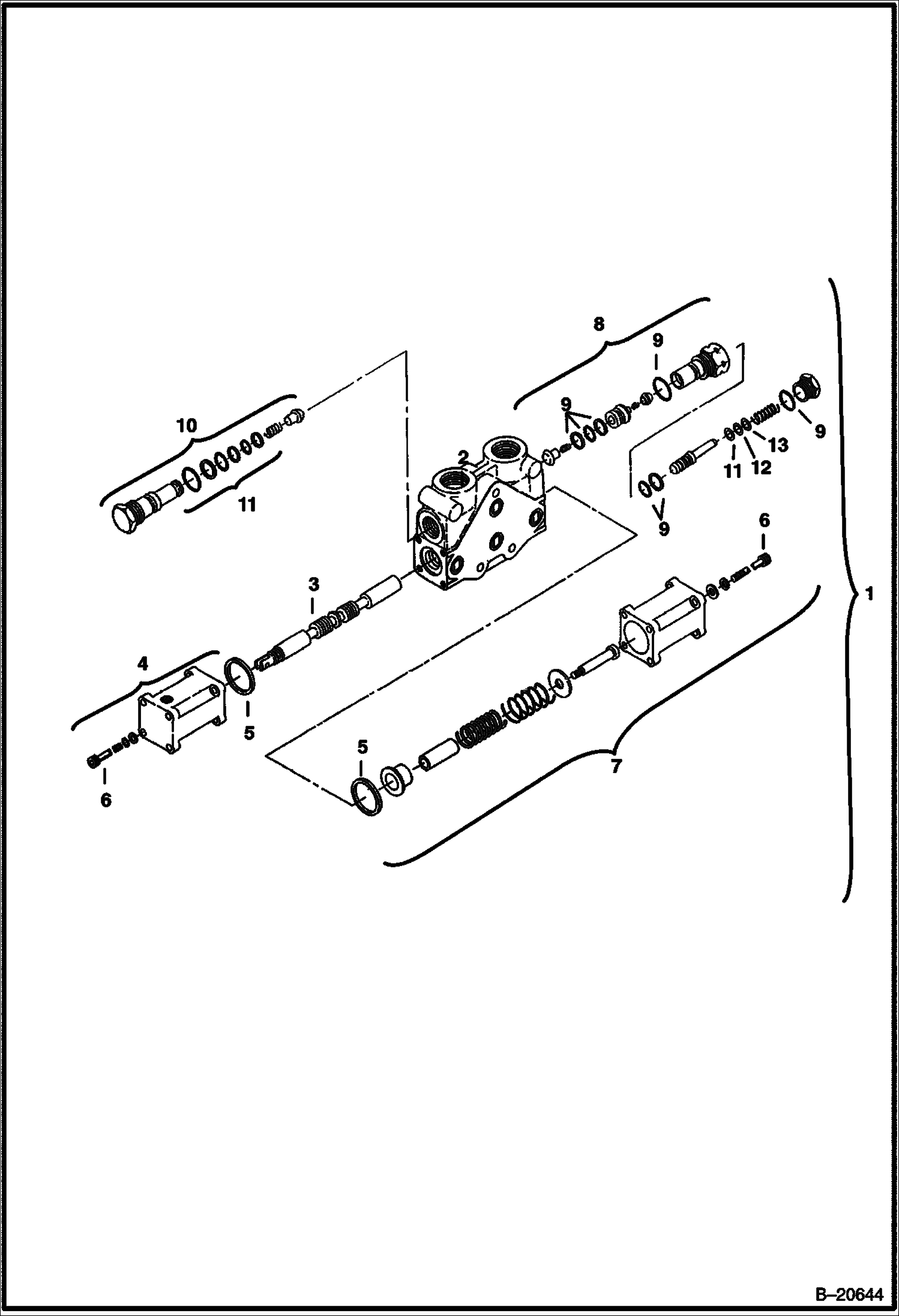

СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (КОВШ) (6 ЗОЛОТНИКОВЫЙ КЛАПАН)
1Артикул: 6660499, VALVE SECTION bucket - W/Ref. 2-12
2Артикул: BODY, BODY NSS
3Артикул: SPOOL, SPOOL NSS
КЛАПАН АККУМУЛЯТОРА
1Артикул: 6657208, VALVE ASSY. Assy. - W/Ref. 2-27
2Артикул: HOUSING, HOUSING NSS
3Артикул: SPOOL, SPOOL NSS
ТРОЙНОЙ ШЕСТЕРЕНЧАТЫЙ НАСОС
1Артикул: 6666930, PUMP, GEAR TRIPLE assy. - W/Ref. 2 - 22 - Was 6662769 - A
2Артикул: 6662925, SNAP RING
3Артикул: 6662926, SEAL incl. W/Ref. 23
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С БАКА В НАСОС В КЛАПАН)
1Артикул: 6666930, PUMP, GEAR TRIPLE See Illustration TRIPLE GEAR PUMP/ B13917 - Was 6662769 - A
2Артикул: 19K7, TEE W/Ref. 3
3Артикул: 79K10, O RING 10
ЦИЛИНДР ОТВАЛА
1Артикул: 6595987, CYLINDER Ref. 2 -17
2Артикул: 6537568, ROD
3Артикул: 6534985, HEAD
