СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В НАСОС) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: PUMP, PUMP See Illustration GEAR PUMP/ B14233 See Illustration GEAR PUMP/ B12778 See BTIE-033 NLA - Was 6651890 - A |
| 2 | Артикул: 79K10, O RING 10 Was 6535113 - A |
| 3 | Артикул: 15EM100, WASHER |
| 4 | Артикул: ELBOW, ELBOW NLA - W/Ref. 2 - Was 6535114 - A |
| 5 | Артикул: 79K12, O RING 10 Was 6535115 - A |
| 6 | Артикул: 6EM100, WASHER |
| 7 | Артикул: 6535116, ELBOW NLA - W/Ref. 5 - Was 6535116 - A |
| 8 | Артикул: HOSE, HOSE NLA - Was 6535117 - A |
| 9 | Артикул: HOSE, HOSE NLA - Was 6535118 - A |
| 10 | Артикул: 6535119, ELBOW NLA - W/Ref. 12 - Was 6535119 - A |
| 11 | Артикул: 7GM1025, BOLT |
| 12 | Артикул: 79K6, O RING 10 Was 6535047 - A |
| 13 | Артикул: 6535120, HOSE NLA - Was 6535120 - A |
| 14 | Артикул: 6535121, TEE NLA - Was 6535121 - A |
| 15 | Артикул: ELBOW, ELBOW NLA - W/Ref. 12 - Was 6535037 - A |
| 16 | Артикул: 6535123, ELBOW NLA - Was 6535123 - A |
| 17 | Артикул: 6535124, ELBOW NLA - Was 6535124 - A |
| 18 | Артикул: 6610510, TIE |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В НАСОС): Техника, которая работает на результат

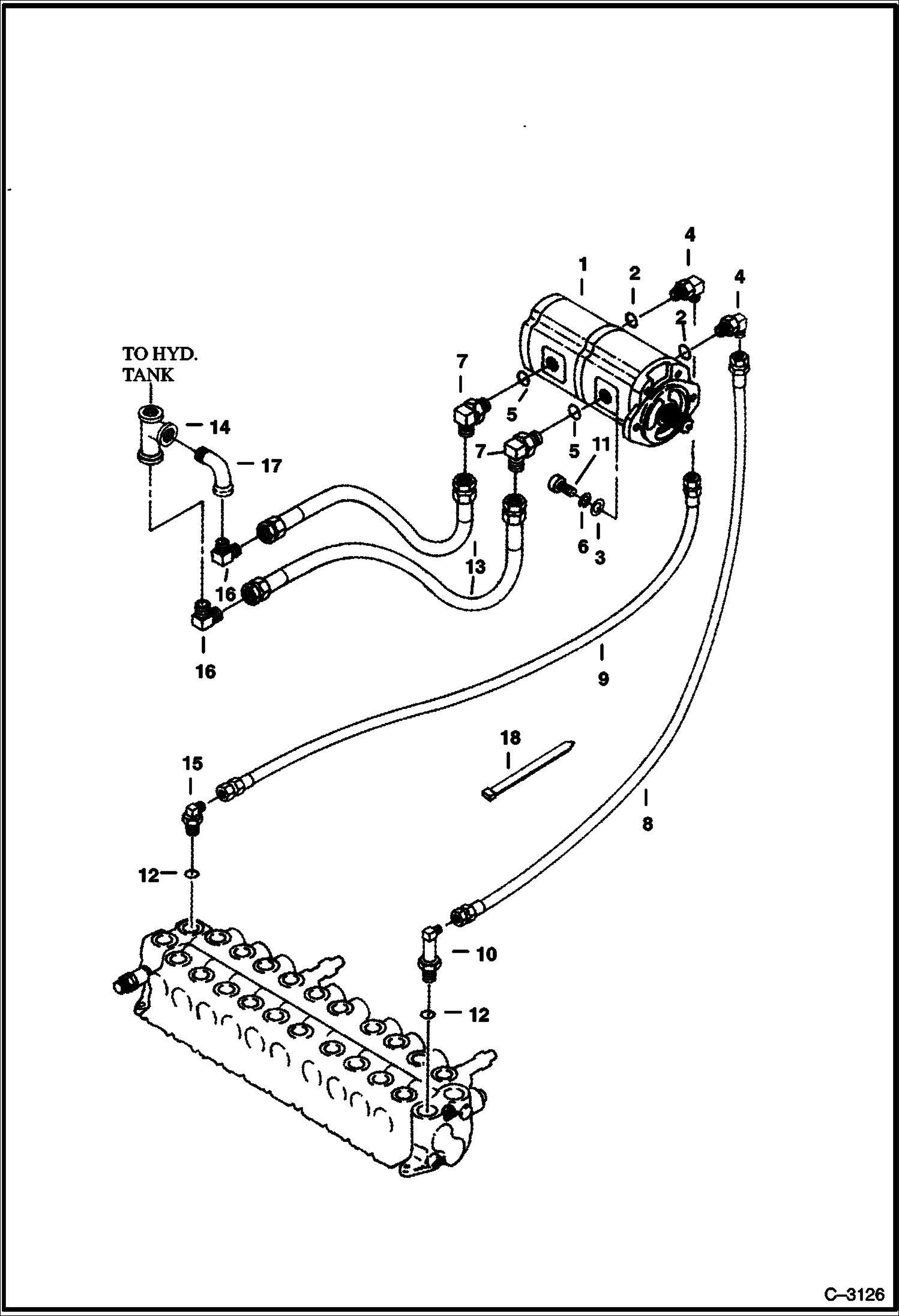

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В НАСОС) на мини-экскаватор Bobcat 220 508211001 - 508211499Габаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
