СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 515830001 - 40211, 516220001 - 23851) в Алматы

Main
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 515830001 - 40211, 516220001 - 23851)
Техника доступна в:
Рассрочка Лизинг Trade-In
Полный спектр услуг:
Сервис
Офисы продаж
Гарантия
Для Вашего удобства:
Запчасти
Доставка
Характеристики и описание
Габариты, схема
Техническая документация
1 Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 LIFT
2 Артикул: 6577669, HOSE
3 Артикул: 6727840, TUBE Was 6703608 - A
4 Артикул: 6727841, TUBE Was 6703609 - A
5 Артикул: 6701893, CLAMP
6 Артикул: 12H15, FITTING, GREASE 5
7 Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ TS1098 TILT
8 Артикул: 6577671, HOSE, HYD ASSY 23-- (584,2 mm) long
9 Артикул: 6730972, HOSE
10 Артикул: 6704335, HOSE
11 Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ B17113
12 Артикул: 872229, WASHER
13 Артикул: 6718492, TUBE
14 Артикул: 6718491, TUBE
15 Артикул: 6710581, TUBE
16 Артикул: 6710578, TUBE
17 Артикул: 85D5, NUT 5
18 Артикул: 6704336, HOSE
19 Артикул: 99K10, RING,O tapered boss face
20 Артикул: 79K10, O RING 10 flat boss face
21 Артикул: 84G3732, BOLT
22 Артикул: ADAPTER, ADAPTER NLA - W/Ref. 18 - tapered boss face - Was 15KV00007B - A
23 Артикул: 97K10, O-RING 10 flared end
24 Артикул: 15KB1010, FITTING, HYD CONNECTOR W/Ref. 18 - flat boss face
25 Артикул: 6710577, TUBE
26 Артикул: 6710576, TUBE
27 Артикул: 6715656, TEE W/Ref. 18 - (2) .750-14UNF ends (1) .875-14UNF end
28 Артикул: 97K10, O-RING 10 flared end
29 Артикул: 6727639, ELBOW W/Ref. 18
30 Артикул: 6701892, CLAMP
31 Артикул: 17C532, BOLT 5
32 Артикул: 11H15, GREASE FITTING
33 Артикул: 10H25, FITTING, GREASE 5
34 Артикул: 6710573, TUBE
35 Артикул: 6718954, HOSE (2) .75-- male ends - 25.2-- (640 mm) long - Was 6578808 - A
36 Артикул: 6730971, HOSE
37 Артикул: 6502203, CLAMP
38 Артикул: 59D6, NUT
39 Артикул: COVER, COVER NLA - 18-- (457,2 mm) - Order Ref. 33
40 Артикул: 6656155, HOSE COVER bulk - sold per foot
41 Артикул: 6610510, TIE
42 Артикул: 84G3724, BOLT
43 Артикул: VALVE, VALVE See Illustration MANUAL LIFT RELEASE VALVE/ PE1547 MANUAL LIFT RELEASE
44 Артикул: 99K6, O RING tapered boss face
45 Артикул: 79K6, O RING 10 flat boss face
46 Артикул: TEE, TEE NLA - tapered boss face - Was 10KN00006B - A
47 Артикул: 97K8, RING,O flared end
48 Артикул: 10K6, FITTING flat boss face
49 Артикул: 6705068, TUBE
50 Артикул: 6715184, ADAPTER W/Ref. 18
51 Артикул: 97K8, RING,O flared end
52 Артикул: 6705070, TEE
53 Артикул: COVER, COVER NLA - 36--(914,4 mm) - Order Ref. 43
54 Артикул: 6705749, SHIELD bulk - sold per foot - polypropylene
55 Артикул: 17C540, BOLT
56 Артикул: 84G3716, SCREW 5
57 Артикул: 84G3712, BOLT 5
58 Артикул: 6711280, MOUNT
59 Артикул: 17C428, BOLT
60 Артикул: 6710583, TUBE
61 Артикул: 6704839, TUBE
62 Артикул: 6578804, HOSE
63 Артикул: 83D4, NUT 10
64 Артикул: TEE, TEE NLA - W/Ref. 18 - tapered boss face - Was 19KN00007B - A
65 Артикул: 97K10, O-RING 10 flared end
66 Артикул: 19KB1010, FITTING, HYD TEE W/Ref. 18 - flat boss face
67 Артикул: 6704833, BRACKET
68 Артикул: 35C536, BOLT
69 Артикул: 35C412, BOLT
70 Артикул: 57D4, NUT
71 Артикул: ELBOW, ELBOW NLA - W/Ref. 37 - tapered boss face - Was 17KV00005B - A
72 Артикул: 97K6, O RING flared end
73 Артикул: 17KB0606, FITTING W/Ref. 37 - flat boss face
74 Артикул: 6535451, HOSE
75 Артикул: 6710584, TUBE
76 Артикул: ELBOW, ELBOW NLA - W/Ref. 18 - tapered boss face - Was 17KV00007B - A
77 Артикул: 97K10, O-RING 10 flared end
78 Артикул: 17KB1010, FITTING, HYD ELBOW W/Ref. 18 - flat boss face
79 Артикул: ELBOW, ELBOW NLA - W/Ref. 18 - tapered boss face - Was 6715716 - A
80 Артикул: 97K8, RING,O flared end
81 Артикул: 17KB0810, FITTING, HYD ELBOW W/Ref. 18 - flat boss face
82 Артикул: 57D5, NUT
83 Артикул: VALVE, VALVE See Illustration BUCKET POSITIONING VALVE/ MS1943 NLA - Order 6673959 valve -If loader is not equipped with an on/off switch, also order 6647784 plug, 79K8 O-ring, 6647785 spring, & 6647783 load check- Was 6666341 - B

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 515830001 - 40211, 516220001 - 23851): Техника, которая работает на результат

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 515830001 - 40211, 516220001 - 23851) на Bobcat 700s Bobcat 753 515830001 И ВЫШЕ, 516220001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»

Габаритные размеры

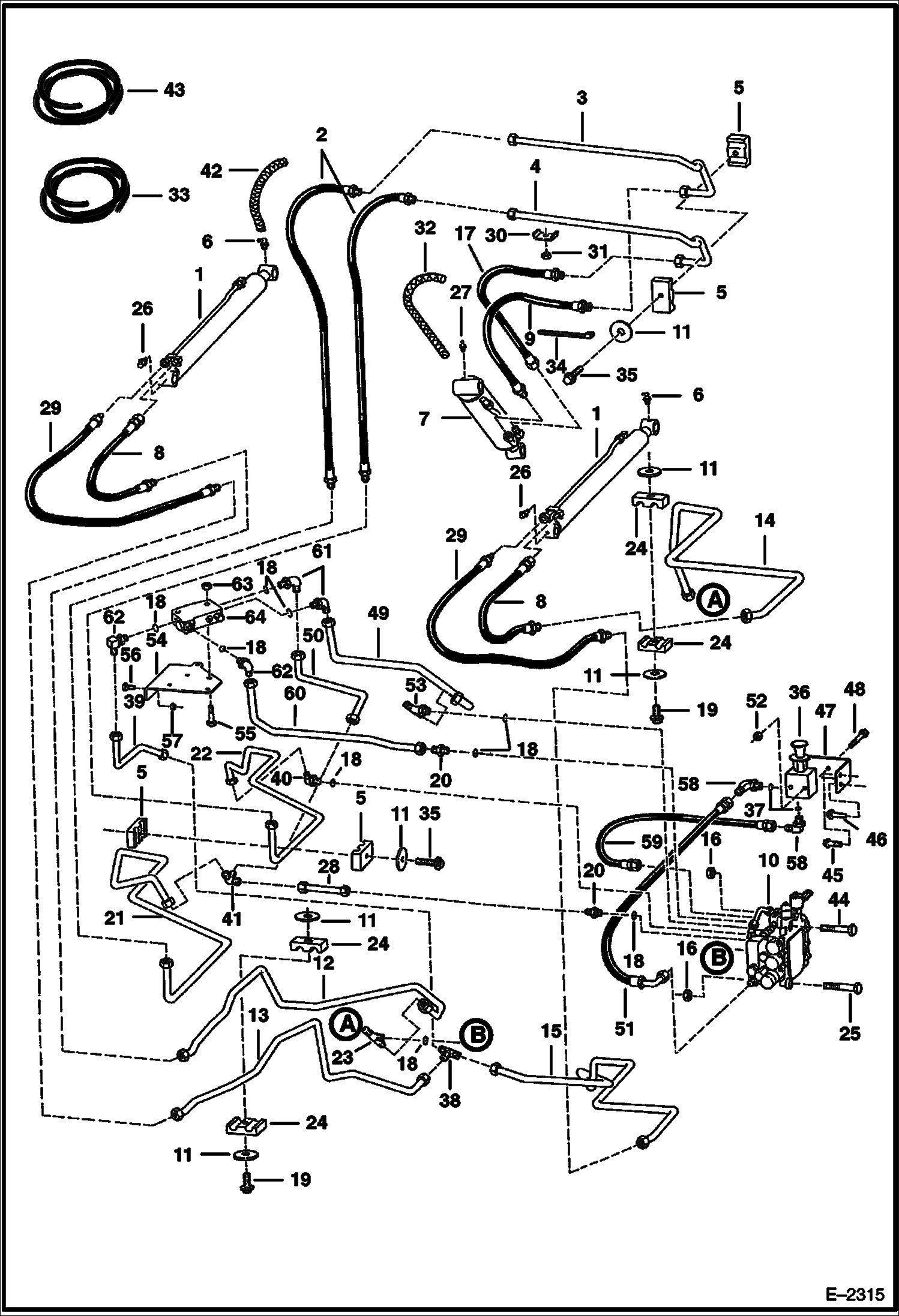

Схема СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 515830001 - 40211, 516220001 - 23851)
