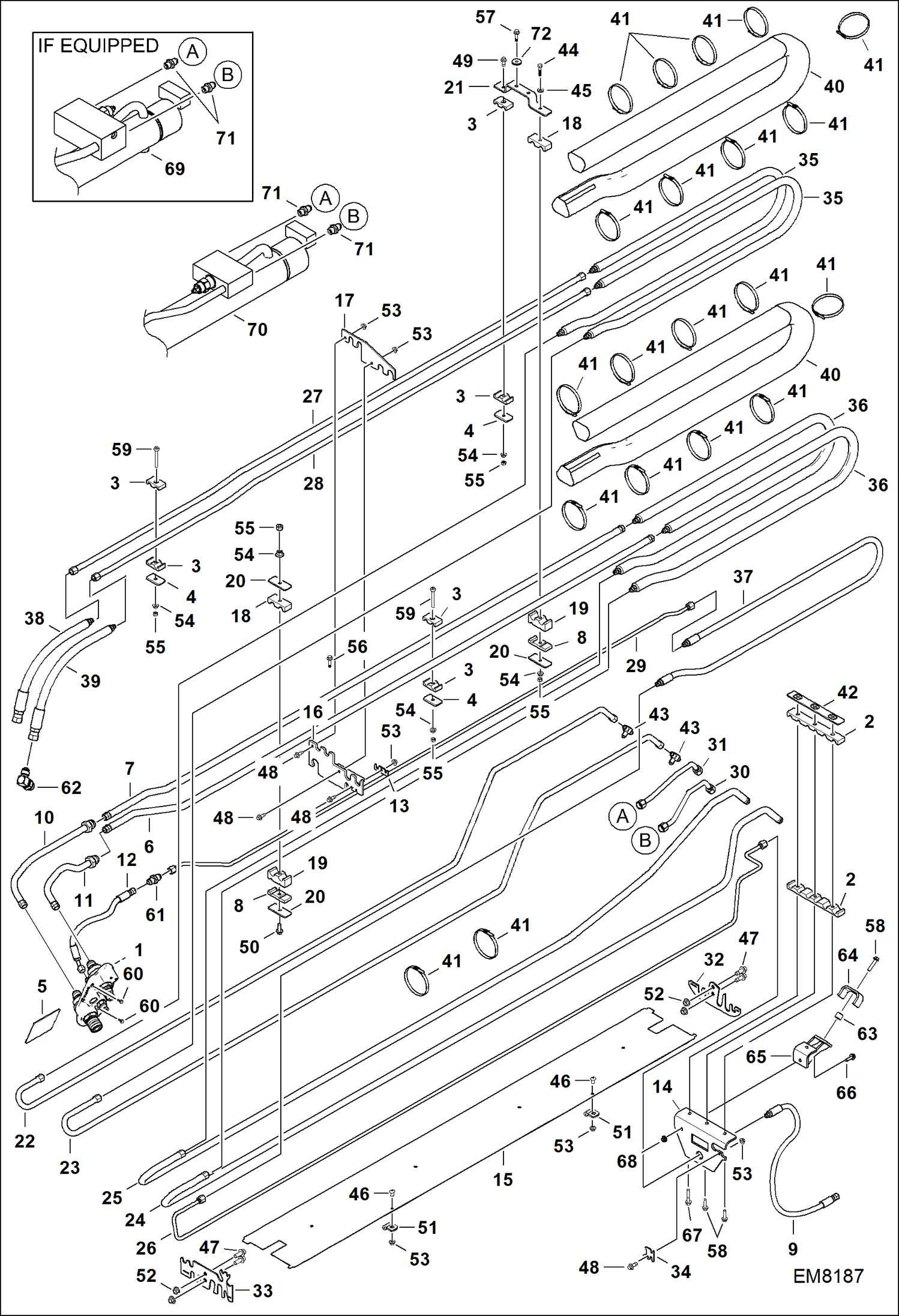

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СТРЕЛА С ВСПОМОГАТЕЛЬНЫМ УСТРОЙСТВОМ) в Алматы
×
![]()
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: BLOCK,, BLOCK, COUPLER ASSY See Illustration COUPLER BLOCK/ EM9036 See BTI435th - 7246784 or 7141939 - A |
| 2 | Артикул: 7166682, CLAMP, PIPE |
| 3 | Артикул: 7166732, CLAMP, PIPE |
| 4 | Артикул: 7166734, PLATE |
| 5 | Артикул: 7168031, DECAL |
| 6 | Артикул: TUBELINE,, TUBELINE, HYD NLA - Order 7253197 tubeline - Also Order 7253198 tubeline, (2) of 7253196 hose & (2) of 7253200 hose - Was 7182289 - A |
| 7 | Артикул: 7253197, TUBELINE, HYD |
| 8 | Артикул: TUBELINE,, TUBELINE, HYD NLA - Order 7253198 tubeline - Also Order 7253197 tubeline, (2) of 7253196 hose & (2) of 7253200 hose - Was 7182290 - A |
| 9 | Артикул: 7253198, TUBELINE, HYD |
| 10 | Артикул: 7182296, CLAMP, PIPE |
| 11 | Артикул: 7203402, HOSE, HYD |
| 12 | Артикул: 7182922, TUBELINE, HYD Use W/ 7141939 coupler block |
| 13 | Артикул: 7259955, TUBELINE, HYD Use W/ 7246784 coupler block |
| 14 | Артикул: 7182923, TUBELINE, HYD Use W/ 7141939 coupler block |
| 15 | Артикул: 7259956, TUBELINE, HYD Use W/ 7246784 coupler block |
| 16 | Артикул: 7182924, HOSE, HYD |
| 17 | Артикул: 7182927, PLATE |
| 18 | Артикул: 7182970, BRACKET |
| 19 | Артикул: 7182979, PLATE |
| 20 | Артикул: 7183138, PLATE |
| 21 | Артикул: 7183139, PLATE |
| 22 | Артикул: 7182982, CLAMP, PIPE |
| 23 | Артикул: 7182983, CLAMP, PIPE |
| 24 | Артикул: 7182984, PLATE |
| 25 | Артикул: 7182985, PLATE |
| 26 | Артикул: 7182987, TUBELINE, HYD |
| 27 | Артикул: 7182988, TUBELINE, HYD |
| 28 | Артикул: 7182989, TUBELINE, HYD |
| 29 | Артикул: 7271069, TUBELINE, HYD Was 7182990 - A |
| 30 | Артикул: 7203400, TUBELINE, HYD |
| 31 | Артикул: 7183131, TUBELINE, HYD |
| 32 | Артикул: 7183132, TUBELINE, HYD |
| 33 | Артикул: 7183133, TUBELINE, HYD |
| 34 | Артикул: 7183134, TUBELINE, HYD Use W/Ref. 69 |
| 35 | Артикул: 7270991, TUBELINE, HYD Use W/Ref. 70 |
| 36 | Артикул: 7183135, TUBELINE, HYD Use W/Ref. 69 |
| 37 | Артикул: 7270990, TUBELINE, HYD Use W/Ref. 70 |
| 38 | Артикул: 7183136, PLATE |
| 39 | Артикул: 7183137, PLATE |
| 40 | Артикул: 7183140, PLATE |
| 41 | Артикул: HOSE,, HOSE, HYD NLA - Order (2) of 7253200 hose - Also Order 7253197 tubeline, 7253198 tubeline & (2) of 7253196 hose - Was 7183145 - A |
| 42 | Артикул: 7253200, HOSE, HYD |
| 43 | Артикул: HOSE,, HOSE, HYD NLA - Order (2) of 7253196 hose - Also Order 7253197 tubeline, 7253198 tubeline & (2) of 7253200 hose - Was 7183146 - A |
| 44 | Артикул: 7253196, HOSE, HYD |
| 45 | Артикул: 7183147, HOSE, HYD |
| 46 | Артикул: 7183205, HOSE, HYD |
| 47 | Артикул: 7183206, HOSE, HYD |
| 48 | Артикул: 7186884, SLEEVE |
| 49 | Артикул: 7194074, TIE, CABLE |
| 50 | Артикул: 7195505, PLATE |
| 51 | Артикул: 10K7, TEE |
| 52 | Артикул: 1CM890, BOLT |
| 53 | Артикул: 1EM80, WASHER |
| 54 | Артикул: 27CM612, SCREW |
| 55 | Артикул: 29CM1025, BOLT |
| 56 | Артикул: 29CM616, BOLT |
| 57 | Артикул: 29CM860, BOLT |
| 58 | Артикул: 29CM880, BOLT |
| 59 | Артикул: 30H21, CLAMP 10 |
| 60 | Артикул: 51DM10, NUT |
| 61 | Артикул: 51DM6, NUT |
| 62 | Артикул: 51DM8, NUT |
| 63 | Артикул: 53DM8, NUT |
| 64 | Артикул: 59CM1016, SCREW |
| 65 | Артикул: 59CM816, BOLT |
| 66 | Артикул: 29CM840, SCREW Was 59CM840 - B |
| 67 | Артикул: 6GM850, SCREW |
| 68 | Артикул: 84G3720, BOLT |
| 69 | Артикул: 87F5, FITTING |
| 70 | Артикул: 17KB0808, FITTING, HYD ELBOW |
| 71 | Артикул: 79K8, O RING 10 |
| 72 | Артикул: 7250116, SPACER |
| 73 | Артикул: 7250115, CLAMP |
| 74 | Артикул: 7250112, BRACKET |
| 75 | Артикул: 29CM825, BOLT |
| 76 | Артикул: 29CM845, BOLT |
| 77 | Артикул: 43DM8, NUT |
| 78 | Артикул: CYLINDER,, CYLINDER, EXTENSION See Illustration EXTENSION CYLINDER/ EM8703 |
| 79 | Артикул: CYLINDER,, CYLINDER, HYD See Illustration EXTENSION CYLINDER/ NA12198 |
| 80 | Артикул: 15KB1010, FITTING, HYD CONNECTOR |
| 81 | Артикул: 79K10, O RING 10 |
| 82 | Артикул: 17EM80, WASHER |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СТРЕЛА С ВСПОМОГАТЕЛЬНЫМ УСТРОЙСТВОМ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СТРЕЛА С ВСПОМОГАТЕЛЬНЫМ УСТРОЙСТВОМ) на телескопический погрузчик Bobcat TL470HF B35F11001 И ВЫШЕ, B35G11001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»Габаритные размеры
