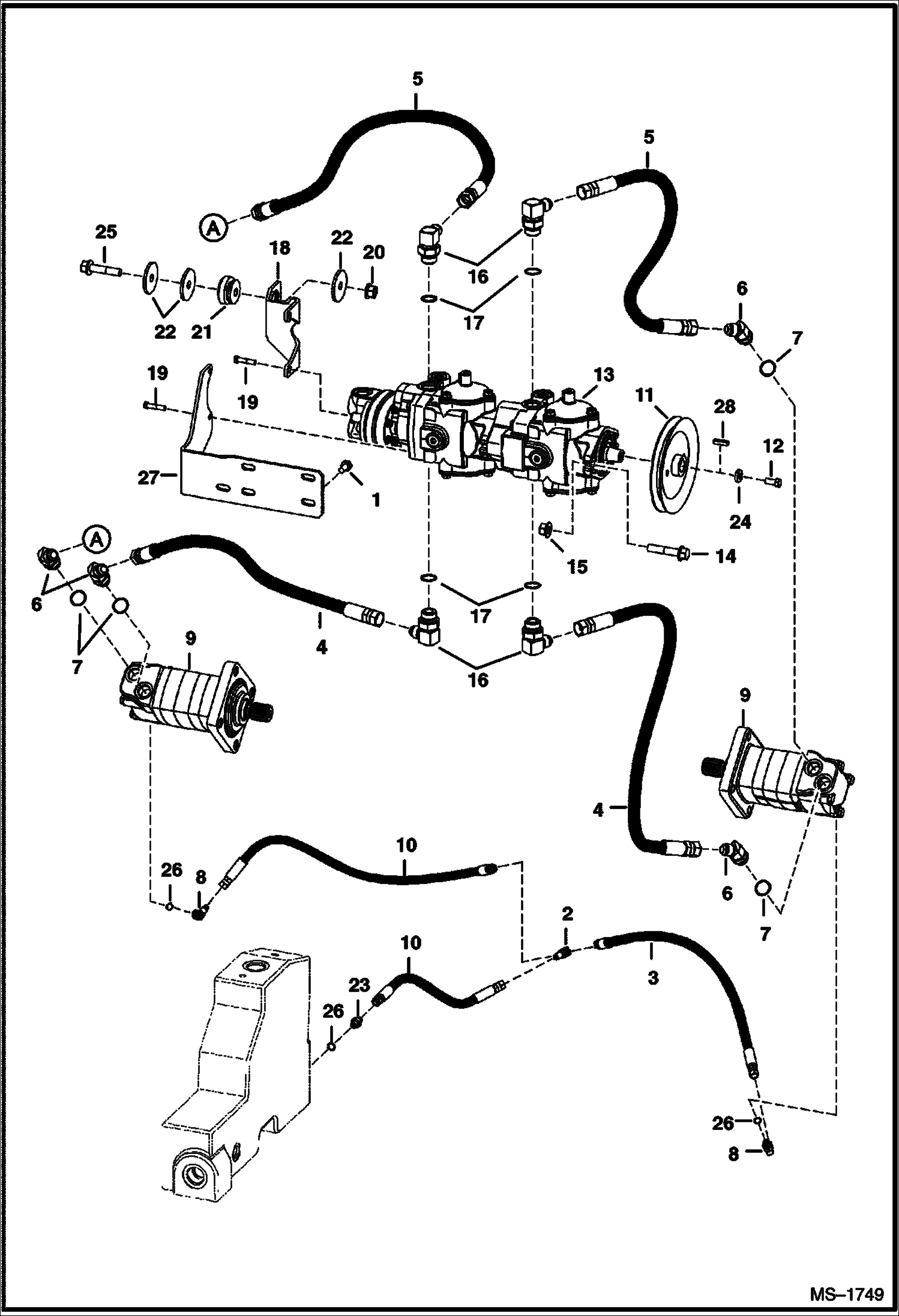

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ в Алматы
×
![]()
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 5CM1020, SCREW |
| 2 | Артикул: 10K3, TEE Was 10KN00003B - A |
| 3 | Артикул: 97K4, O-RING flared end |
| 4 | Артикул: 6728470, HOSE |
| 5 | Артикул: 6733664, HOSE Was 6728022 - A |
| 6 | Артикул: 6733663, HOSE Was 6728021 - A |
| 7 | Артикул: 18K7, FITTING W/Ref. 7 |
| 8 | Артикул: 17KB1010, FITTING, HYD ELBOW W/Ref. 7 - Was 18KN00007B - A |
| 9 | Артикул: 97K10, O-RING 10 flared end |
| 10 | Артикул: 79K10, O RING 10 flat boss face |
| 11 | Артикул: 99K10, RING,O tapered boss face |
| 12 | Артикул: 17KB0404, FTG HYD ELBOW 90 W/Ref. 26 - Was 17KN00003B - A |
| 13 | Артикул: 97K4, O-RING flared end |
| 14 | Артикул: MOTOR, MOTOR See Illustration HYDROSTATIC MOTOR/ D1635 |
| 15 | Артикул: 6728469, HOSE 14-- (356 mm) |
| 16 | Артикул: 6727493, PULLEY tapered - Keyed |
| 17 | Артикул: 17C616, BOLT 5 |
| 18 | Артикул: PUMP, PUMP See Illustration HYDROSTATIC PUMP/ B17504 |
| 19 | Артикул: 35C628, BOLT |
| 20 | Артикул: 57D6, NUT 5 |
| 21 | Артикул: ELBOW, ELBOW NLA - flat boss face - W/Ref. 17 - Was 1302104B - A |
| 22 | Артикул: 6715651, ELBOW W/Ref. 17 - tapered boss face |
| 23 | Артикул: 97K10, O-RING 10 flared end |
| 24 | Артикул: 17KB1012, FITTING, HYD ELBOW W/Ref. 17 - flat boss face |
| 25 | Артикул: 79K12, O RING 10 flat boss face |
| 26 | Артикул: 99K12, O RING tapered boss face |
| 27 | Артикул: 6727711, MOUNT |
| 28 | Артикул: 18C620, BOLT |
| 29 | Артикул: 85D8, NUT, 5 |
| 30 | Артикул: 6560633, DAMPENER |
| 31 | Артикул: 6564692, WASHER |
| 32 | Артикул: 15K3, CONNECTOR W/Ref. 26 |
| 33 | Артикул: 616783, WASHER |
| 34 | Артикул: 35C840, BOLT Was 17C000844B - B |
| 35 | Артикул: 79K4, O RING 10 flat boss face |
| 36 | Артикул: 99K4, RING,O tapered boss face |
| 37 | Артикул: 6725894, BRACKET |
| 38 | Артикул: 6598880, KEY Use W/Tapered Shaft |
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ: Техника, которая работает на результат
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ на Bobcat 400s Bobcat 463 519911001 И ВЫШЕ, 520011001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»Габаритные размеры
