СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 5200 11539 И НИЖЕ, 5199 11334 И НИЖЕ)
Техника доступна в:
Рассрочка Лизинг Trade-In
Полный спектр услуг:
Сервис
Офисы продаж
Гарантия
Для Вашего удобства:
Запчасти
Доставка
Характеристики и описание
Габариты, схема
Техническая документация
1 Артикул: 6564143, DIPSTICK
2 Артикул: 6564146, TUBE
3 Артикул: 57D6, NUT 5
4 Артикул: 84G3716, SCREW 5
5 Артикул: 5HM35, HOSECLAMP
6 Артикул: 6714557, HOSE hyd fill
7 Артикул: 1312337, ELBOW W/Ref. 17
8 Артикул: 79K16, O RING 10
9 Артикул: 6729982, SCREEN Was 6714555 - A
10 Артикул: 6729189, SEAL
11 Артикул: 17C620, BOLT
12 Артикул: 6714556, TANK
13 Артикул: BREATHER, BREATHER NLA - Order 6684923 breather vent and index when tightening to make room for the throttle cable - Was 6648944 - A
14 Артикул: TUBELINE, TUBELINE NLA - Order 6729723 - Was 6728144 - A
15 Артикул: 6729723, HOSE
16 Артикул: 6729723, HOSE
17 Артикул: 6728009, HOSE
18 Артикул: VALVE, VALVE See Illustration HYDRAULIC VALVE/ PE1101
19 Артикул: 79K10, O RING 10 flat boss face
20 Артикул: 99K10, RING,O tapered boss face
21 Артикул: ELBOW, ELBOW NLA - W/Ref. 17 - Order 6736533 Tee & 15KB00606B Connector - Was 6809403 - A
22 Артикул: 97K6, O RING flared end
23 Артикул: 97K8, RING,O flared end
24 Артикул: 6532572, HOSE
25 Артикул: HOSE, HOSE NLA - 9.25--(235mm) long - Order Ref. 45
26 Артикул: 6706733, TUBELINE
27 Артикул: 21KB0808, FTG HYD STRAIGHT TEE W/Ref. 23 - Was 21KN00006B - A
28 Артикул: 79K8, O RING 10
29 Артикул: 99K8, RING,O tapered boss face
30 Артикул: TEE, TEE NLA - W/Ref. 17 - tapered boss face - Was 6715187 - A
31 Артикул: 97K8, RING,O flared end
32 Артикул: 21KB0810, FITTING, HYD TEE W/Ref. 17 - flat boss face
33 Артикул: 6665385, VALVE BICS
34 Артикул: 17K6, ELBOW W/Ref. 23
35 Артикул: 97K8, RING,O flared end
36 Артикул: 6564086, OIL COOLER
37 Артикул: 6598908, ELBOW
38 Артикул: 6553411, BUSHING
39 Артикул: ELBOW, ELBOW NLA - W/Ref. 17 - flat boss face - Was 6715716 - A
40 Артикул: 97K8, RING,O flared end
41 Артикул: 17KB0810, FITTING, HYD ELBOW W/Ref. 17 - flat boss face
42 Артикул: 6728146, TUBELINE
43 Артикул: 6677652, FILTER, OIL HYD
44 Артикул: 6563977, INSERT
45 Артикул: BLOCK, BLOCK NLA - Was 6725968 - A
46 Артикул: 17C612, BOLT 5
47 Артикул: 40K2, PLUG
48 Артикул: 6734350, POPPET Was 6562654 - A
49 Артикул: 6727996, SPRING
50 Артикул: 6563978, SPRING
51 Артикул: 6561811, PLUG W/Ref. 17
52 Артикул: 6562656, ADAPTER W/Ref. 17
53 Артикул: 6707758, HOSE
54 Артикул: 15K5, FITTING W/Ref. 52
55 Артикул: PUMP, PUMP See Illustration HYDROSTATIC PUMP/ B17504
56 Артикул: 6577821, HOSE sold per foot
57 Артикул: 6715183, ELBOW W/Ref. 58 - check boss face to determine correct replacement o-ring
58 Артикул: 6727935, TEE W/Ref. 8
59 Артикул: 6559447, WASHER
60 Артикул: 6564151, BAND
61 Артикул: 6532571, HOSE
62 Артикул: 755056, CONNECTR W/Ref. 52
63 Артикул: 79K6, O RING 10
64 Артикул: 6727945, HOSE
65 Артикул: 95D6, NUT
66 Артикул: 6714124, TUBELINE
67 Артикул: 6707759, HOSE
68 Артикул: 6565620, POPPET
69 Артикул: 99K5, O-RING tapered boss face
70 Артикул: 79K5, O RING 10 flat boss face
71 Артикул: 6732267, HOSE suction - Was 6725965 - B
72 Артикул: 1314348, CONNECTOR BEAD TUBE
73 Артикул: 5HM23, CLAMP
74 Артикул: 5HM42, HOSECLAMP
75 Артикул: 12K8, ELBOW
76 Артикул: 15K7, FITTING W/Ref. 17
77 Артикул: 42HS04, CLAMP, HOSE
78 Артикул: 24K7, PLUG W/Ref. 67
79 Артикул: 95K16, O-RING

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 5200 11539 И НИЖЕ, 5199 11334 И НИЖЕ): Техника, которая работает на результат

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 5200 11539 И НИЖЕ, 5199 11334 И НИЖЕ) на Bobcat 400s Bobcat 463 519911001 И ВЫШЕ, 520011001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»

Габаритные размеры

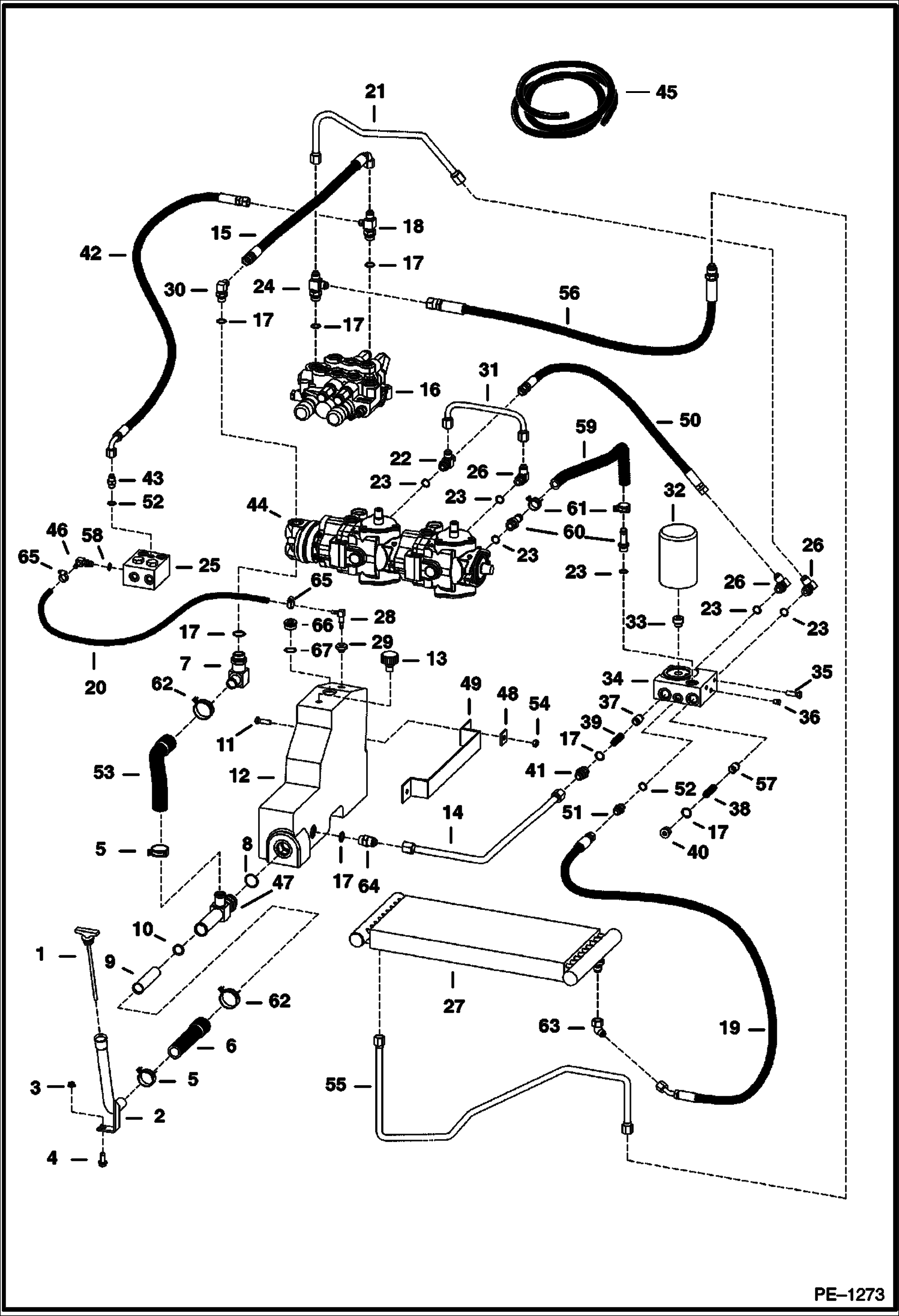

Схема СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 5200 11539 И НИЖЕ, 5199 11334 И НИЖЕ)
