ГИДРАВЛИЧЕСКАЯ СИСТЕМА в Алматы

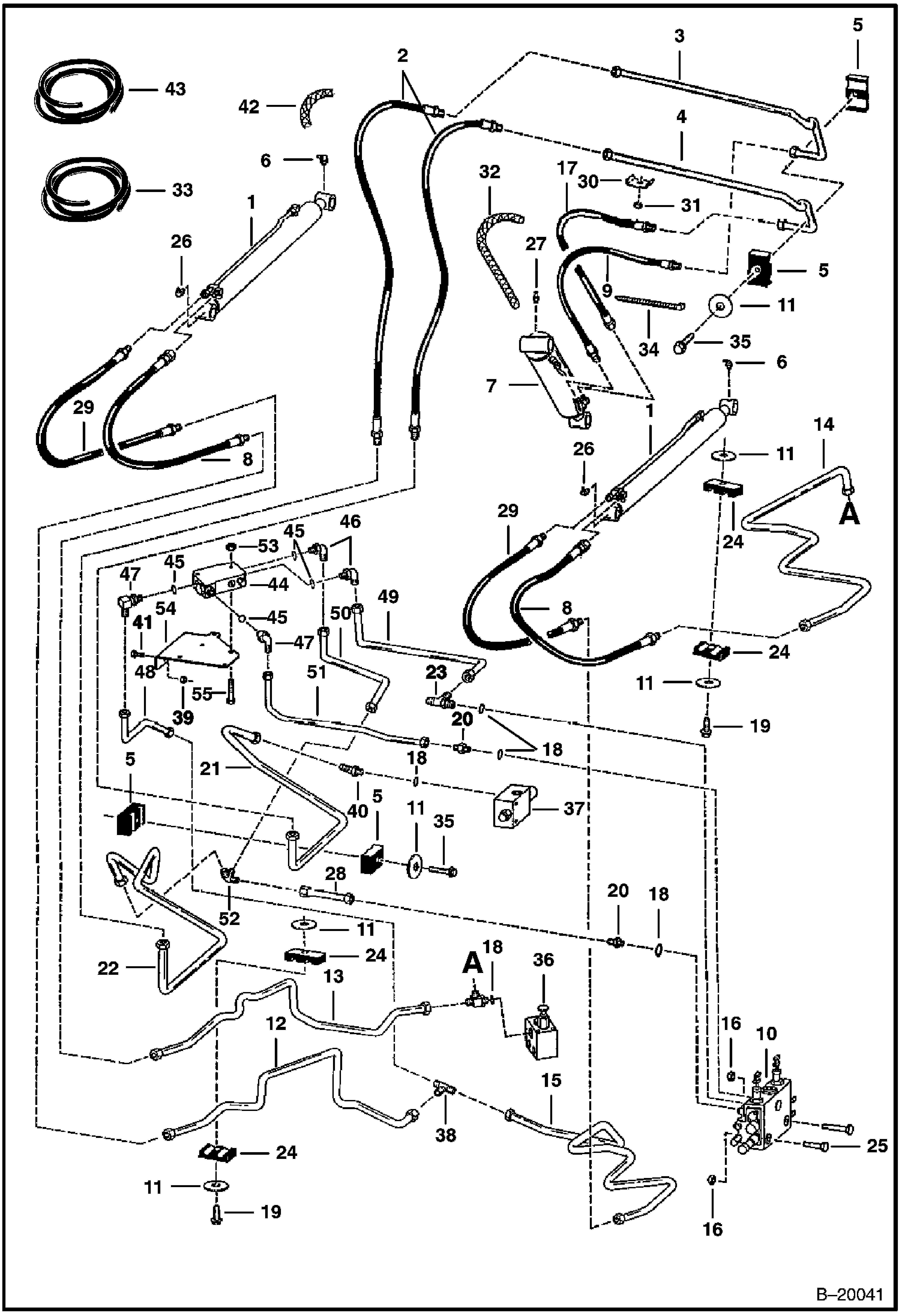

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 5148 11115 И НИЖЕ)
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 LIFT
2Артикул: 6577669, HOSE
3Артикул: 6727840, TUBE Was 6703608 - A
ЦИЛИНДР ПОДЪЕМА
1Артикул: 7142833, CYLINDER Ref. 2-17 - Was 6586575 - A
2Артикул: 7142834, CASE Was 6586577 - A
3Артикул: 6677195, PISTON W/Ref. 9 & 10 - W/Non- Replaceable wear sleeves - Was 6661694 - D
РЕГУЛИРУЮЩИЙ КЛАПАН СИСТЕМЫ БЛОКИРОВКИ УПРАВЛЕНИЯ (BICS) (СЕРИЙНЫЙ НОМЕР 514811116 И ВЫШЕ)
1Артикул: VALVE,, VALVE, BICS NLA - D series coil compatible - Ref. 2-5, 6 (6667687 stem), 7 & 8 - Order 7297071 BICS valve & Ref. 9 (7272732 coil) - Was 6628571 - A
2Артикул: 7297071, VALVE, BICS E series coil compatible - Ref. 2-5, 6 (7272731 stem), 7 & 8
3Артикул: 6689739, VALVE pilot operated - Was 6668765 - A

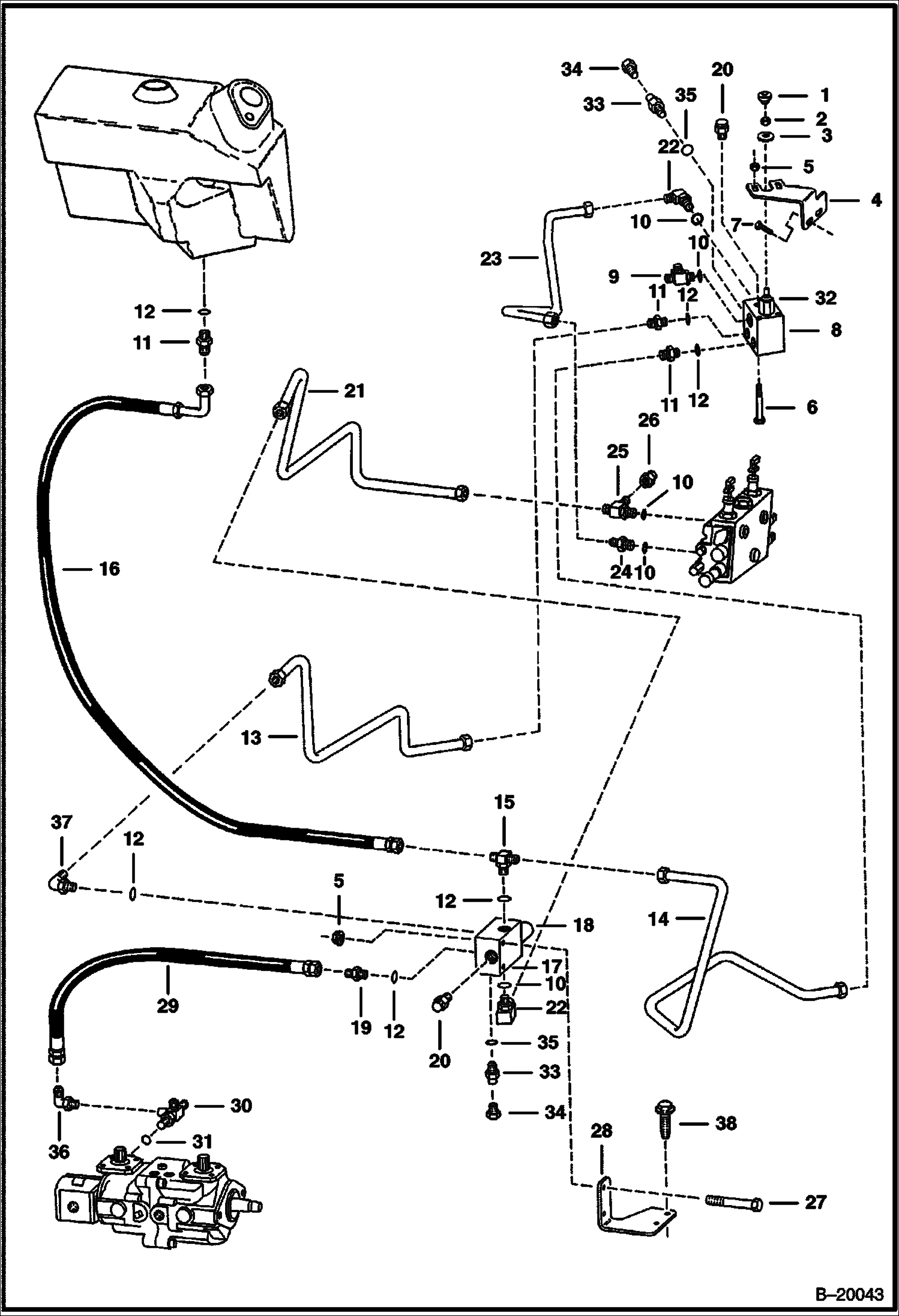

ПОДЪЕМНОЕ УСТРОЙСТВО И СИСТЕМА УПРАВЛЕНИЯ КОВШОМ (СЕРИЙНЫЙ НОМЕР 5148 11115 И НИЖЕ)
1Артикул: KNOB, KNOB NLA - Red - Round - Lift Lock Valve - Order Knob - Was 6664858 - A
2Артикул: 6737524, KNOB red square - Was 6668913 - A
3Артикул: 7D4, NUT
ЦИЛИНДРА НАКЛОНА (С ОТВЕРСТИЕМ ДЛЯ МАСЛЕНКИ ДЛЯ СМАЗКИ ГОЛОВКИ ШАТУНА)
1Артикул: 6804692, CYLINDER, TILT Ref. 2-13 & 15-19 - before ordering repair parts, make sure that this is the correct style cylinder - Note the difference in the length of the cylinder, rod end W/ or W/O grease zerk & the piston rod end recess
2Артикул: 6804703, CASE 3.25-- (82,6 mm) I.D. - 21.38 (543,05mm) overall length
3Артикул: 6804699, PISTON 1.125-- (28,6 mm) I.D. - W/.40-- (11,16 mm) rod end recess

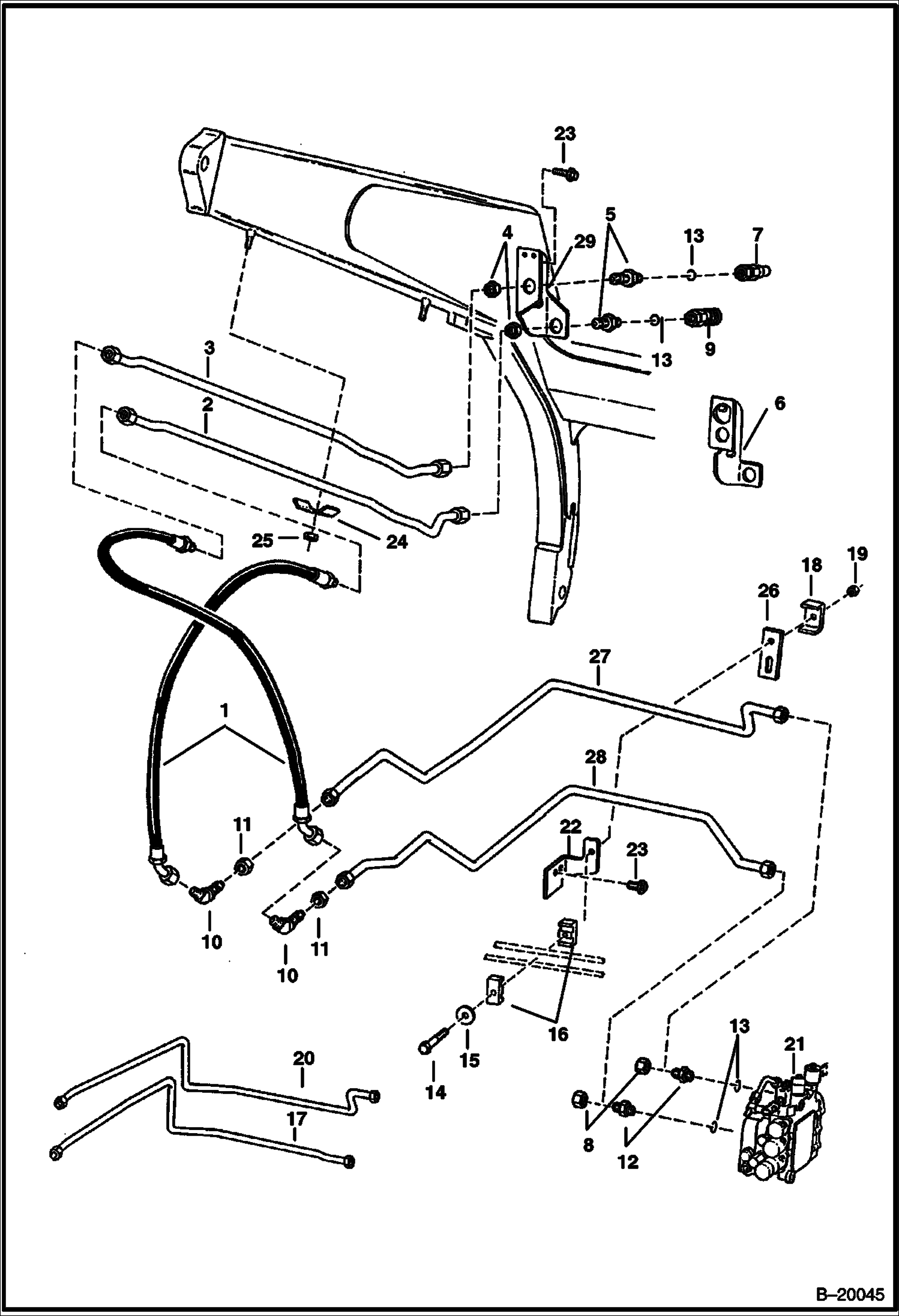

ВСПОМОГАТЕЛЬНЫЕ ГИДРАВЛИЧЕСКИЕ МЕХАНИЗМЫ (СЕРИЙНЫЙ НОМЕР 5148 11081 И ВЫШЕ)
1Артикул: 6729153, HOSE Was 6714577 - A
2Артикул: 6711735, TUBE
3Артикул: 6711736, TUBE
ЦИЛИНДРА НАКЛОНА (БЕЗ ОТВЕРСТИЯ ДЛЯ МАСЛЕНКИ ДЛЯ СМАЗКИ ГОЛОВКИ ШАТУНА)
1Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ TS1127A NLA - tilt - Ref. 2-19 - Order 6804692 Cylinder - Before ordering repair parts, make sure that this is the correct style cylinder. Note the difference in length of the cylinder, rod end W/ or W/O grease zerk and the piston rod end recess - Was 6586905 - A
2Артикул: CASE, CASE See Illustration TILT CYLINDER/ TS1127A NLA - 21.56-- (547,62mm) overall length - Order 6804692 CYLINDER - Was 6586907 - A
3Артикул: 6586906, PISTON 1.125-- (28,6 mm) I.D. - W/.56-- (14,22 mm) rod end recess
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (С КЛАПАНОМ СИСТЕМЫ БЛОКИРОВКИ УПРАВЛЕНИЯ (BICS)) (РЕЗЕРВНЫЙ КЛАПАН)
1Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ NA6732 See BTI334 - NLA - W/fittings - Ref. 2-55 - Was 6808046 - A
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 6589564, RETAINER
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КЛАПАНА УСТРОЙСТВА ДЛЯ ОТПУСКАНИЯ (СЕРИЙНЫЙ НОМЕР 514811116 И ВЫШЕ)
1Артикул: 7230495, VALVE, LIFT MANUAL Ref. 2-4 - Was 6667844 - A
2Артикул: BLOCK, BLOCK NSS
3Артикул: 6669087, SEAL KIT
ПОДЪЕМНОЕ УСТРОЙСТВО И СИСТЕМА УПРАВЛЕНИЯ КОВШОМ (СЕРИЙНЫЙ НОМЕР 5148 11116 И ВЫШЕ)
1Артикул: 15K5, FITTING W/Ref. 2 - flat boss face
2Артикул: ADAPTER, ADAPTER NLA - W/Ref. 2 - Tapered Boss Face - Was 15KV-5 - A
3Артикул: 97K6, O RING flare end

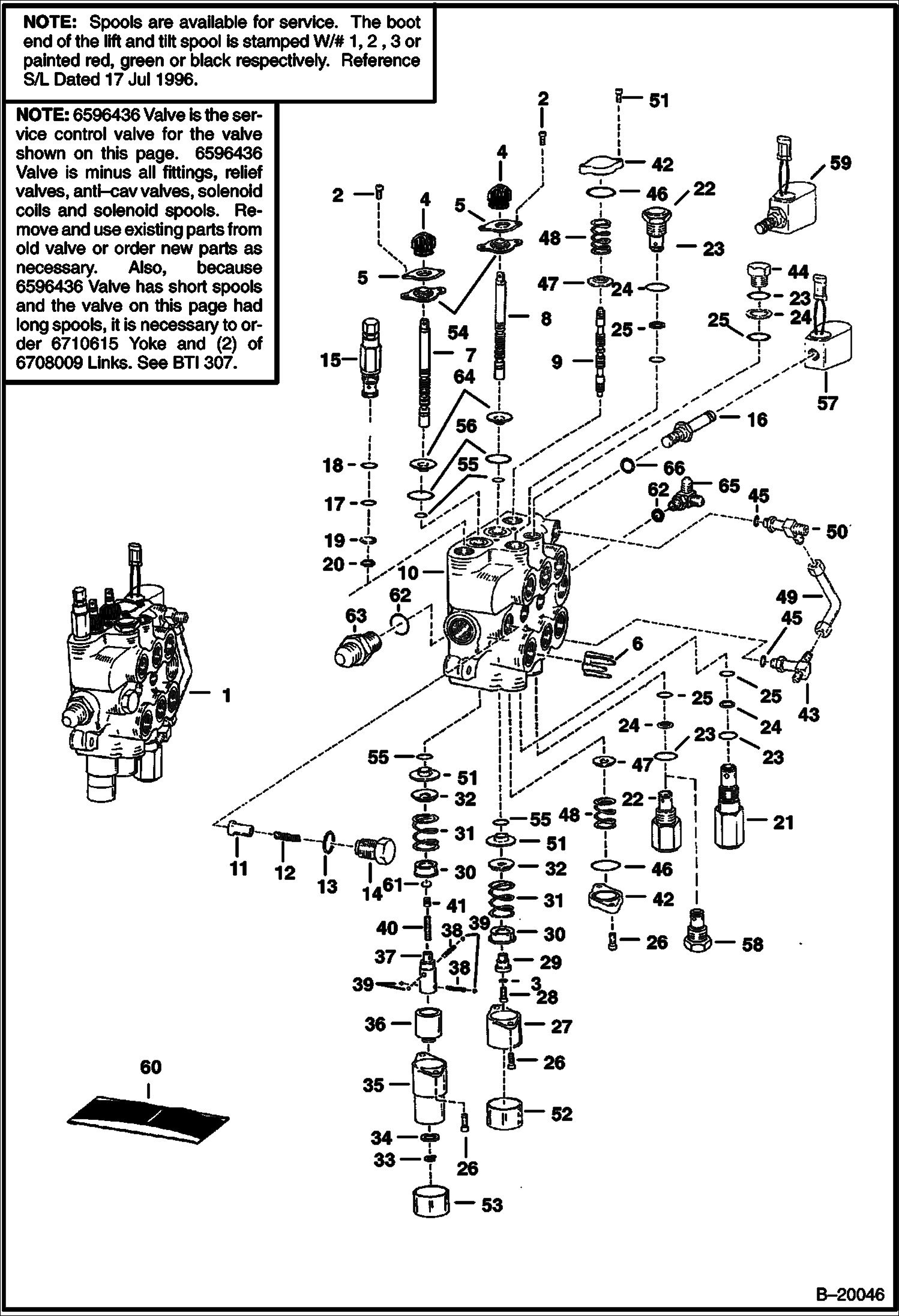

ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (СЕРИЙНЫЙ НОМЕР 514811037 - 11115)
1Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ B17196 See BTI307 NLA - Ref. 2-56 - W/SHORT SPOOLS & FITTINGS - WAS 6597195 - A
2Артикул: 29G412, BOLT
3Артикул: 22E4, WASHER
ГИДРОЗАМОК ПОДЪЕМА (СЕРИЙНЫЙ НОМЕР 514811115 И НИЖЕ)
1Артикул: 6664850, VALVE Ref. 2-8
2Артикул: 6665490, VALVE
3Артикул: 6665609, CHECK VALVE
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (С КЛАПАНОМ СИСТЕМЫ БЛОКИРОВКИ УПРАВЛЕНИЯ (BICS)) (СЕРИЙНЫЙ НОМЕР 514811116 И ВЫШЕ)
1Артикул: VALVE, VALVE NLA - Ref. 2-57 - W/ FITTINGS - ORDER 6808046 SERVICE VALVE - WAS 6628394 - A
2Артикул: 29G412, BOLT
3Артикул: 6589564, RETAINER
КЛАПАН РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША
1Артикул: VALVE, VALVE NLA - W/O solenoid - Order 6673959 valve - If loader is not equipped with an on/off switch also order 6647784 plug, 79K10 O-ring, 6647785 spring, & 6647783 load check- Was 6666341 - A
2Артикул: 6673959, VALVE, BPV white - W/solenoid - Ref. 2-23
3Артикул: 6647784, PLUG W/Ref. 3
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (СИСТЕМА УСОВЕРШЕНСТВОВАННОГО КОНТРОЛЯ) (РЕЗЕРВНЫЙ КЛАПАН)
1Артикул: 7222720, VALVE, CONTROL SERVICE Ref. 2-56
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 6589564, RETAINER
ОРГАНЫ УПРАВЛЕНИЯ
1Артикул: 95D6, NUT Was 91D-6 - A
2Артикул: 6563914, WASHER
3Артикул: 7115219, PEDAL Was 6726680 - A

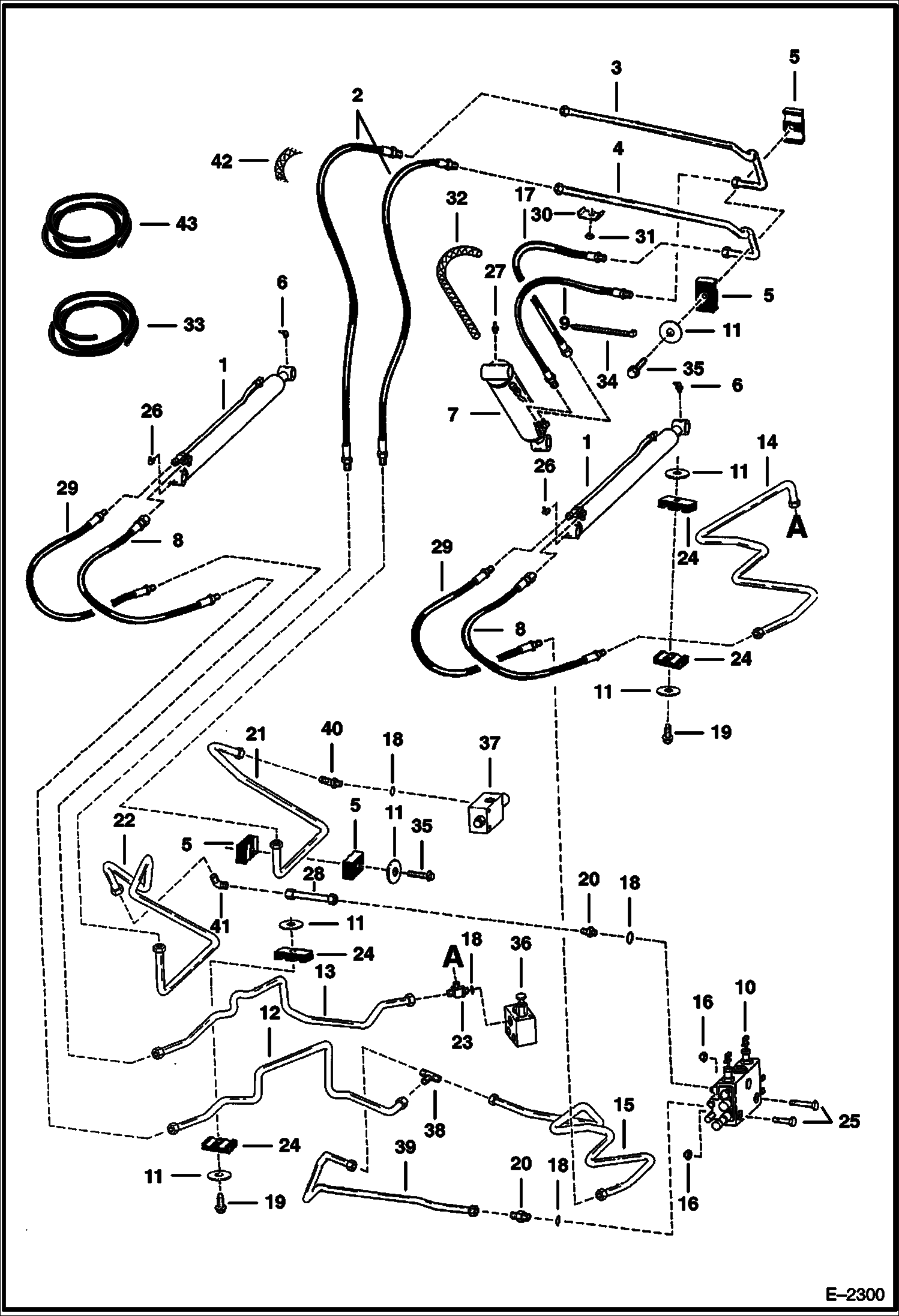

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 514811115 И НИЖЕ)
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 LIFT
2Артикул: 6577669, HOSE
3Артикул: 6727840, TUBE Was 6703608 - A

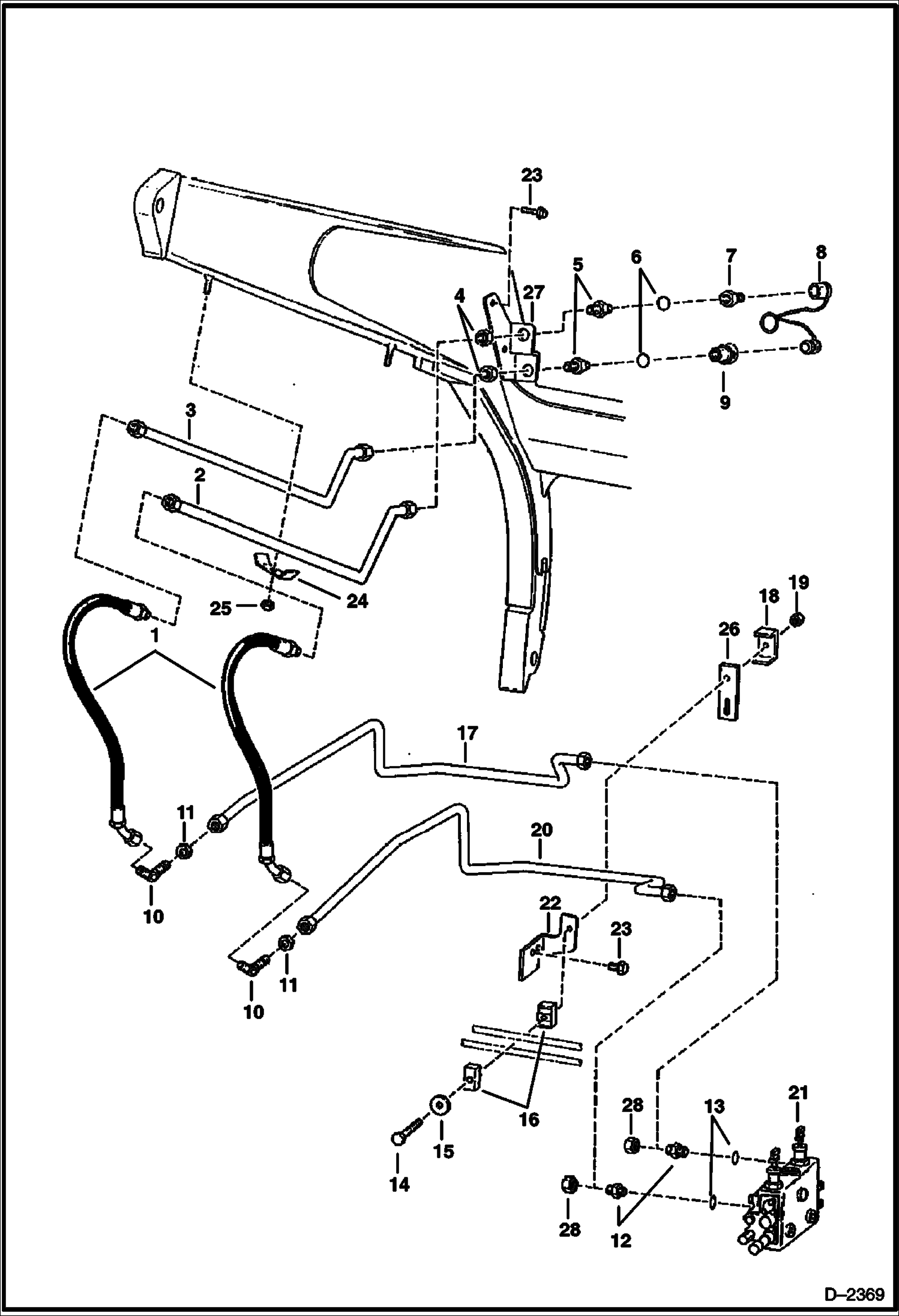

ВСПОМОГАТЕЛЬНЫЕ ГИДРАВЛИЧЕСКИЕ МЕХАНИЗМЫ (СЕРИЙНЫЙ НОМЕР 5148 11080 И НИЖЕ)
1Артикул: 6729153, HOSE Was 6714577 - A
2Артикул: 6704409, TUBE
3Артикул: 6704410, TUBE
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 514811116 И ВЫШЕ)
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 LIFT
2Артикул: 6577669, HOSE
3Артикул: 6727840, TUBE Was 6703608 - A

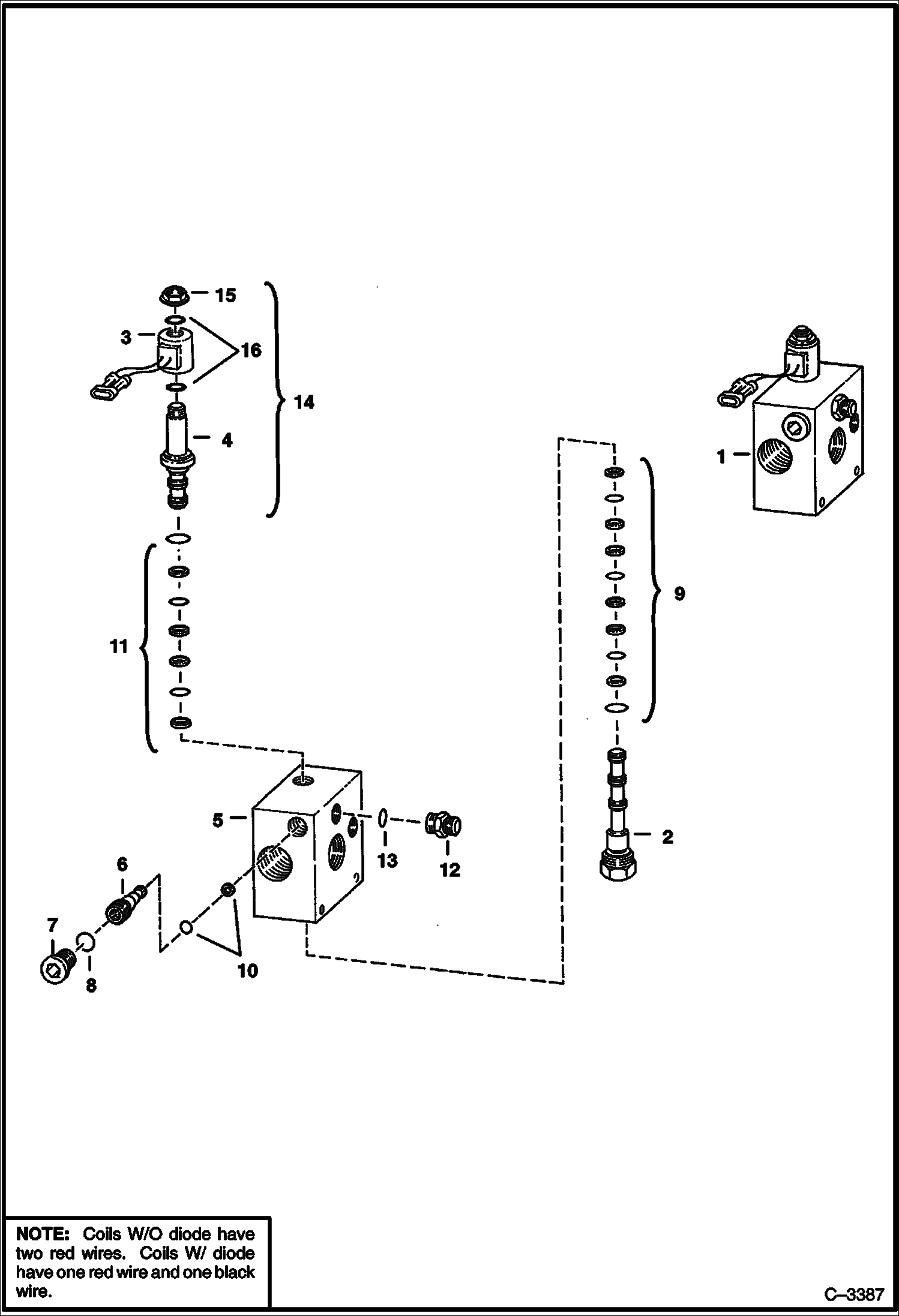

ГИДРОЗАМОК НАКЛОНА (СЕРИЙНЫЙ НОМЕР 514811115 И НИЖЕ)
1Артикул: 6664849, VALVE Ref. 2-11
2Артикул: 6665610, VALVE
3Артикул: COIL, COIL NLA - W/O Diode - Was 6667138 - A
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 514811116 И ВЫШЕ)
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 LIFT
2Артикул: 6577669, HOSE
3Артикул: 6727840, TUBE Was 6703608 - A
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (РЕЗЕРВНЫЙ КЛАПАН)
1Артикул: VALVE,, VALVE, CONTROL See BTI307 - NLA - Ref. 2 - 49 - W/SHORT SPOOLS - SEE NOTE - Was 6596436 - A
2Артикул: 7229299, VALVE, CONTROL SERVICE See BTI307 Ref. 2 - 49
3Артикул: 29G412, BOLT
