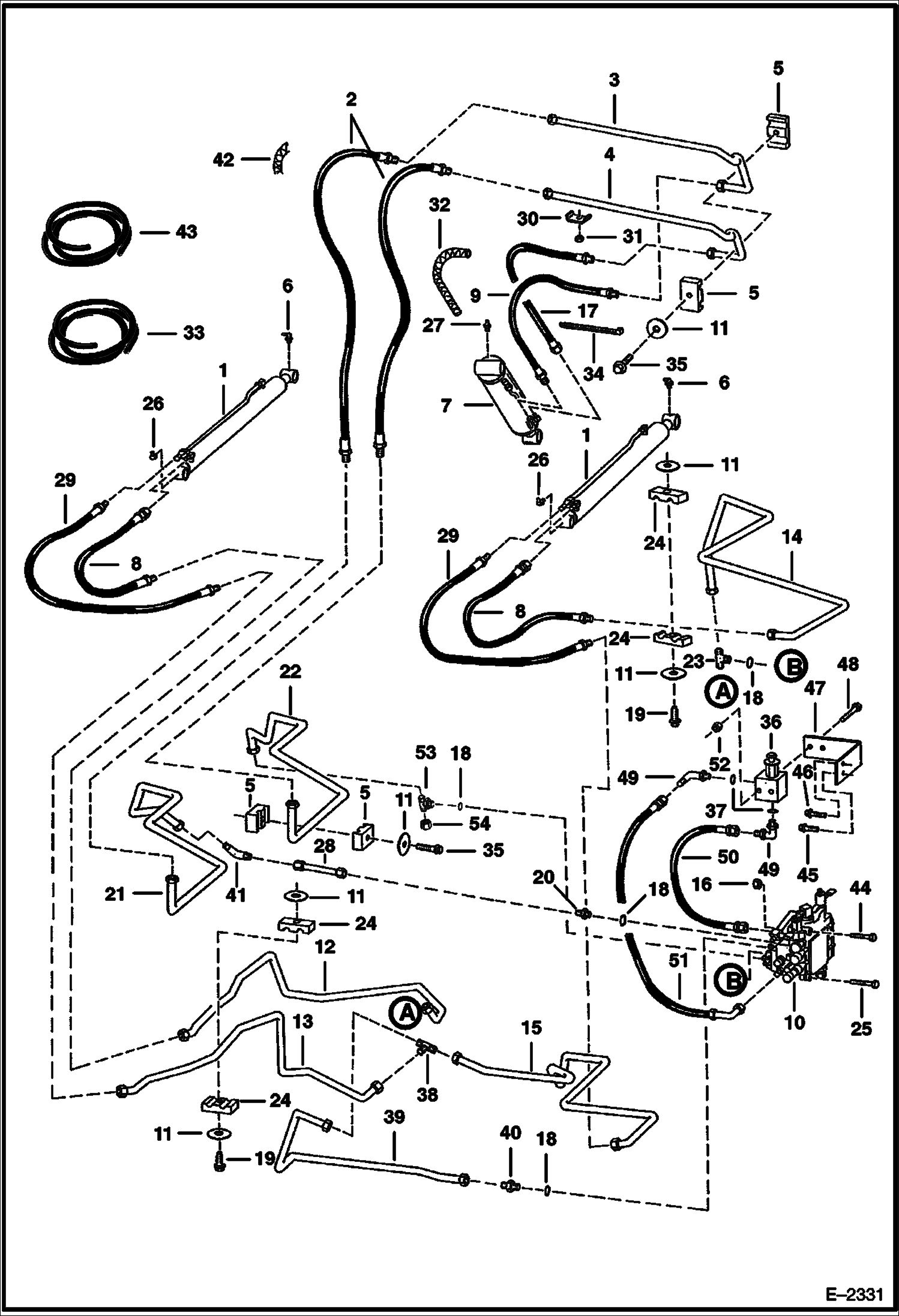

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 515830001 - 40211, 516220001 - 23851) в Алматы
×
![]()
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 LIFT |
| 2 | Артикул: 6577669, HOSE |
| 3 | Артикул: 6727840, TUBE Was 6703608 - A |
| 4 | Артикул: 6727841, TUBE Was 6703609 - A |
| 5 | Артикул: 6701893, CLAMP |
| 6 | Артикул: 12H15, FITTING, GREASE 5 |
| 7 | Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ TS1098 TILT |
| 8 | Артикул: 6577671, HOSE, HYD ASSY .75 in. O.D. - .75 in. ends |
| 9 | Артикул: 6730972, HOSE .75 in. O.D. - .5625 in. ends |
| 10 | Артикул: 6704335, HOSE |
| 11 | Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ B17113 |
| 12 | Артикул: 872229, WASHER |
| 13 | Артикул: 6718492, TUBE |
| 14 | Артикул: 6718491, TUBE |
| 15 | Артикул: 6710581, TUBE |
| 16 | Артикул: 6710578, TUBE |
| 17 | Артикул: 85D5, NUT 5 |
| 18 | Артикул: 6704336, HOSE |
| 19 | Артикул: 99K10, RING,O tapered boss face |
| 20 | Артикул: 79K10, O RING 10 flat boss face |
| 21 | Артикул: 84G3732, BOLT |
| 22 | Артикул: ADAPTER, ADAPTER NLA - W/Ref. 18 - tapered boss face |
| 23 | Артикул: 97K10, O-RING 10 flared end |
| 24 | Артикул: 15KB1010, FITTING, HYD CONNECTOR W/Ref. 18 - flat boss face |
| 25 | Артикул: 6710577, TUBE |
| 26 | Артикул: 6710576, TUBE |
| 27 | Артикул: 6711651, TEE W/Ref. 18 |
| 28 | Артикул: 6701892, CLAMP |
| 29 | Артикул: 17C532, BOLT 5 |
| 30 | Артикул: 11H15, GREASE FITTING |
| 31 | Артикул: 10H25, FITTING, GREASE 5 |
| 32 | Артикул: 6710573, TUBE |
| 33 | Артикул: 6718954, HOSE (2) .75-- male ends - 25.2-- (640 mm) long - Was 6578808 - A |
| 34 | Артикул: 6730971, HOSE .5625-- ends |
| 35 | Артикул: 6502203, CLAMP |
| 36 | Артикул: 59D6, NUT |
| 37 | Артикул: COVER, COVER NLA - 18-- (457,2 mm) - Order Ref. 33 |
| 38 | Артикул: 6656155, HOSE COVER bulk - sold per foot |
| 39 | Артикул: 6610510, TIE |
| 40 | Артикул: 84G3724, BOLT |
| 41 | Артикул: VALVE, VALVE See Illustration MANUAL LIFT RELEASE VALVE/ PE1547 LIFT LOCK |
| 42 | Артикул: 99K6, O RING tapered boss face |
| 43 | Артикул: 79K6, O RING 10 flat boss face |
| 44 | Артикул: TEE, TEE NLA - tapered boss face - Was 10KN00006B - A |
| 45 | Артикул: 97K8, RING,O flared end |
| 46 | Артикул: 10K6, FITTING flat boss face |
| 47 | Артикул: 6718099, TUBE |
| 48 | Артикул: 6715184, ADAPTER W/Ref. 18 |
| 49 | Артикул: 97K8, RING,O flared end |
| 50 | Артикул: ELBOW, ELBOW NLA - tapered boss face - Was 77FN00007B - A |
| 51 | Артикул: 97K10, O-RING 10 flared end |
| 52 | Артикул: 77F7, ELBOW flat boss face |
| 53 | Артикул: COVER, COVER NLA - 36--(914,4 mm) - Order Ref. 43 |
| 54 | Артикул: 6705749, SHIELD bulk - sold per foot - polypropylene |
| 55 | Артикул: 17C540, BOLT |
| 56 | Артикул: 84G3716, SCREW 5 |
| 57 | Артикул: 84G3712, BOLT 5 |
| 58 | Артикул: 6711280, MOUNT |
| 59 | Артикул: 17C428, BOLT |
| 60 | Артикул: ELBOW, ELBOW NLA - W/Ref. 37 - tapered boss face - Was 17KV00005B - A |
| 61 | Артикул: 97K6, O RING flared end |
| 62 | Артикул: 17KB0606, FITTING W/Ref. 37 - flat boss face |
| 63 | Артикул: 6535451, HOSE |
| 64 | Артикул: 6578804, HOSE |
| 65 | Артикул: 83D4, NUT 10 |
| 66 | Артикул: TEE, TEE NLA - W/Ref. 18 - tapered boss face - Was 19KN00007B - A |
| 67 | Артикул: 97K10, O-RING 10 flared end |
| 68 | Артикул: 19KB1010, FITTING, HYD TEE W/Ref. 18 - flat boss face |
| 69 | Артикул: 36K7, FITTING |
