Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ХОДОВОЙ ГИДРОМОТОРА)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-klapan-hodovoj-gidromotora-115404
Availability: InStock

Спецтехника СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ХОДОВОЙ ГИДРОМОТОРА) - главное фото

Купить СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ХОДОВОЙ ГИДРОМОТОРА) в Казахстане

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: MOTOR, MOTOR See Illustration TRAVEL MOTOR/ D2053A See Illustration TRAVEL MOTOR/ D2053
2	Артикул: ADAPTER, ADAPTER NLA - Was 6535078 - A
3	Артикул: 6655244, O-RING
4	Артикул: HOSE, HOSE NLA - Was 6655103 - A
5	Артикул: 6535567, ELBOW See Illustration SWIVEL JOINTS FITTINGS/ B14116 for fittings if swivel joint has been changed to P/N 6800524 - W/Ref. 3
6	Артикул: 6655250, O-RING
7	Артикул: 6536077, ADAPTER NLA - W/Ref. 28 - Was 6536077 - A
8	Артикул: 79K6, O RING 10
9	Артикул: 6655101, HOSE
10	Артикул: ELBOW, ELBOW NLA - for fittings if swivel joint has been changed to P/N 6800524 - W/Ref. 8 - Was 6535037 - A
11	Артикул: 6535568, ELBOW See Illustration SWIVEL JOINTS FITTINGS/ B14116 NLA - for fittings if swivel joint has been changed to P/N 6800524 - W/Ref. 8 - Was 6535568 - A
12	Артикул: 6535579, ELBOW NLA - W/Ref. 13 - Was 6535579 - A
13	Артикул: 79K8, O RING 10
14	Артикул: 6535578, ELBOW NLA - W/Ref. 13 - Was 6535578 - A
15	Артикул: 6655071, PLUG W/Ref. 3
16	Артикул: 6587785, HOSE Was 6534272 - A
17	Артикул: 6587786, HOSE Was 6655104 - A
18	Артикул: 1CM1230, SCREW,HEX
19	Артикул: 6EM120, WASHER
20	Артикул: SWIVEL, SWIVEL JOINT See Illustration SWIVEL JOINT/ C3160 See BTIE-027 NLA - Was 6534250 - A
21	Артикул: 7123864, SWIVEL ASSY See Illustration SWIVEL JOINT/ PE3057 - Was 6800524 - A
22	Артикул: 1CM1230, SCREW,HEX
23	Артикул: 6EM120, WASHER
24	Артикул: BOLT, BOLT See Illustration SWIVEL JOINT/ PE3057 NLA - Use W/NLA 6536478 nut - Order 6810029 swivel stop - Was 6536147 - A
25	Артикул: NUT, NUT Use W/NLA 6536147 screw - Was 6536748 - B
26	Артикул: 1CM1030, BOLT
27	Артикул: 6EM100, WASHER
28	Артикул: 15EM100, WASHER
29	Артикул: 6655245, O-RING

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ХОДОВОЙ ГИДРОМОТОРА): Техника, которая работает на результат

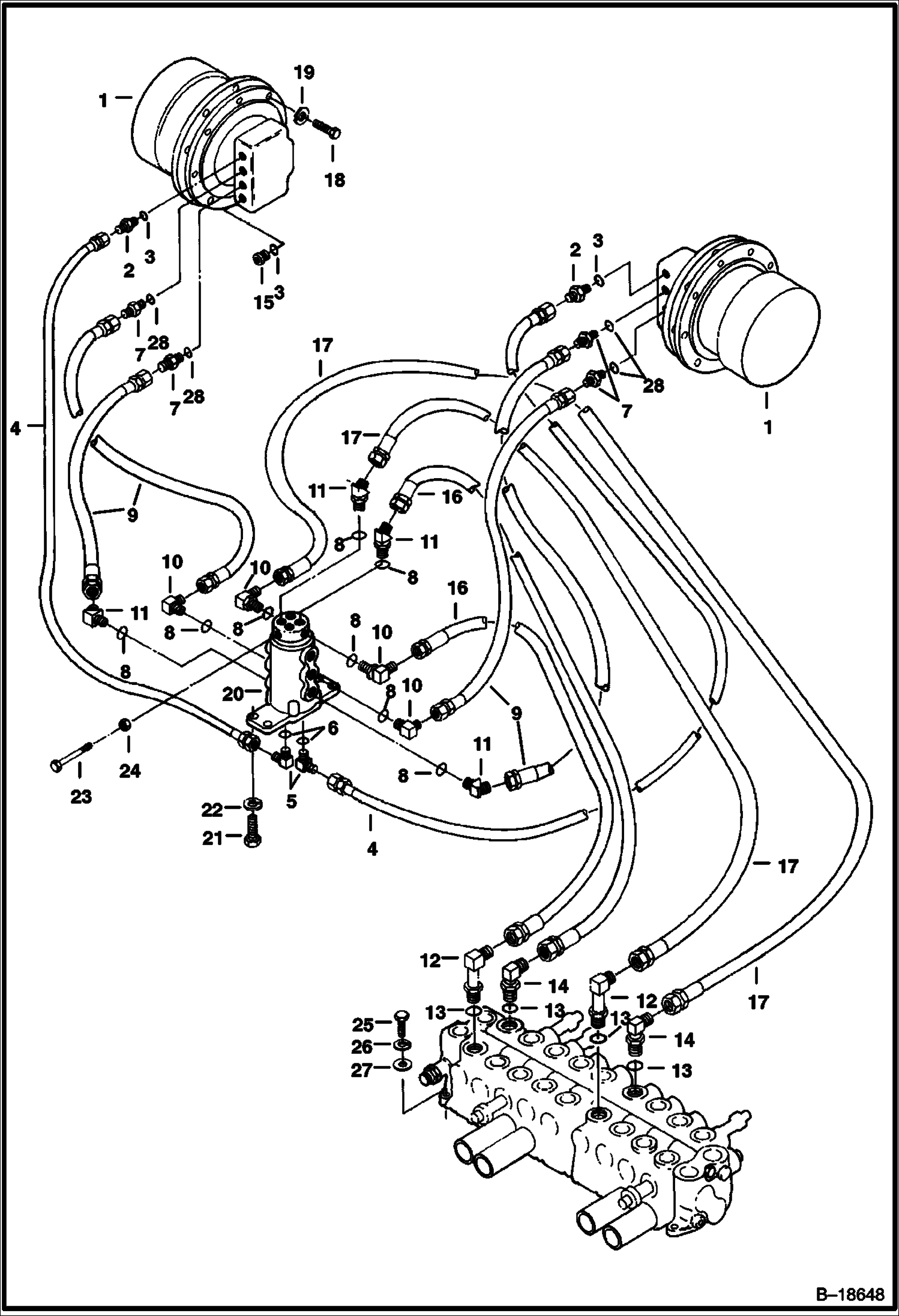

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАН ХОДОВОЙ ГИДРОМОТОРА) на мини-экскаватор Bobcat 231 508911001 - 508911999
