Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА В ЦИЛИНДР ОТВАЛА)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-ot-klapana-v-cilindr-otvala-115415
Availability: InStock

Спецтехника СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА В ЦИЛИНДР ОТВАЛА) - главное фото

Купить СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА В ЦИЛИНДР ОТВАЛА) в Казахстане

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 6535578, ELBOW NLA - W/Ref. 2 - Was 6535578 - A
2	Артикул: 79K8, O RING 10
3	Артикул: 6655105, HOSE
4	Артикул: ELBOW, ELBOW NLA - 90 degree short - W/Ref. 2 - Was 6535127 - A
5	Артикул: 6535583, ELBOW NLA - W/Ref. 2 - Was 6535583 - A
6	Артикул: 6535580, ELBOW NLA - W/Ref. 2 - Was 6535580 - A
7	Артикул: 6535581, ELBOW NLA - W/Ref. 2 - Was 6535581 - A
8	Артикул: 6534277, HOSE
9	Артикул: 6535603, ELBOW See Illustration SWIVEL JOINTS FITTINGS/ B14116 NLA - for fittings if swivel joint has been changed to P/N 6800524 - W/Ref. 10 - Was 6535603 - A
10	Артикул: 6655244, O-RING
11	Артикул: SWIVEL, SWIVEL JOINT See Illustration SWIVEL JOINT/ C3160 See BTIE-027 NLA - Was 6534250 - A
12	Артикул: 7123864, SWIVEL ASSY See Illustration SWIVEL JOINT/ PE3057 - Was 6800524 - A
13	Артикул: 6535567, ELBOW See Illustration SWIVEL JOINTS FITTINGS/ B14116 for fitting if swivel joint has been changed to P/N 6800524 - W/Ref. 10
14	Артикул: HOSE, HOSE NLA - Was 6655102 - A
15	Артикул: 6535595, ADAPTER NLA - W/Ref. 10 - Was 6535595 - A
16	Артикул: CYLINDER, CYLINDER See Illustration BLADE CYLINDER/ B18652 NLA - blade - Was 6655584 - A
17	Артикул: MOTOR, MOTOR See Illustration SWING MOTOR/ C3192 NLA - swing - Was 6655394 - A
18	Артикул: 1CM12100, BOLT Was 1CM01295B - A
19	Артикул: 6EM120, WASHER
20	Артикул: 6535128, ELBOW NLA - 90 degree long - W/Ref. 2 - Was 6535128

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА В ЦИЛИНДР ОТВАЛА): Техника, которая работает на результат

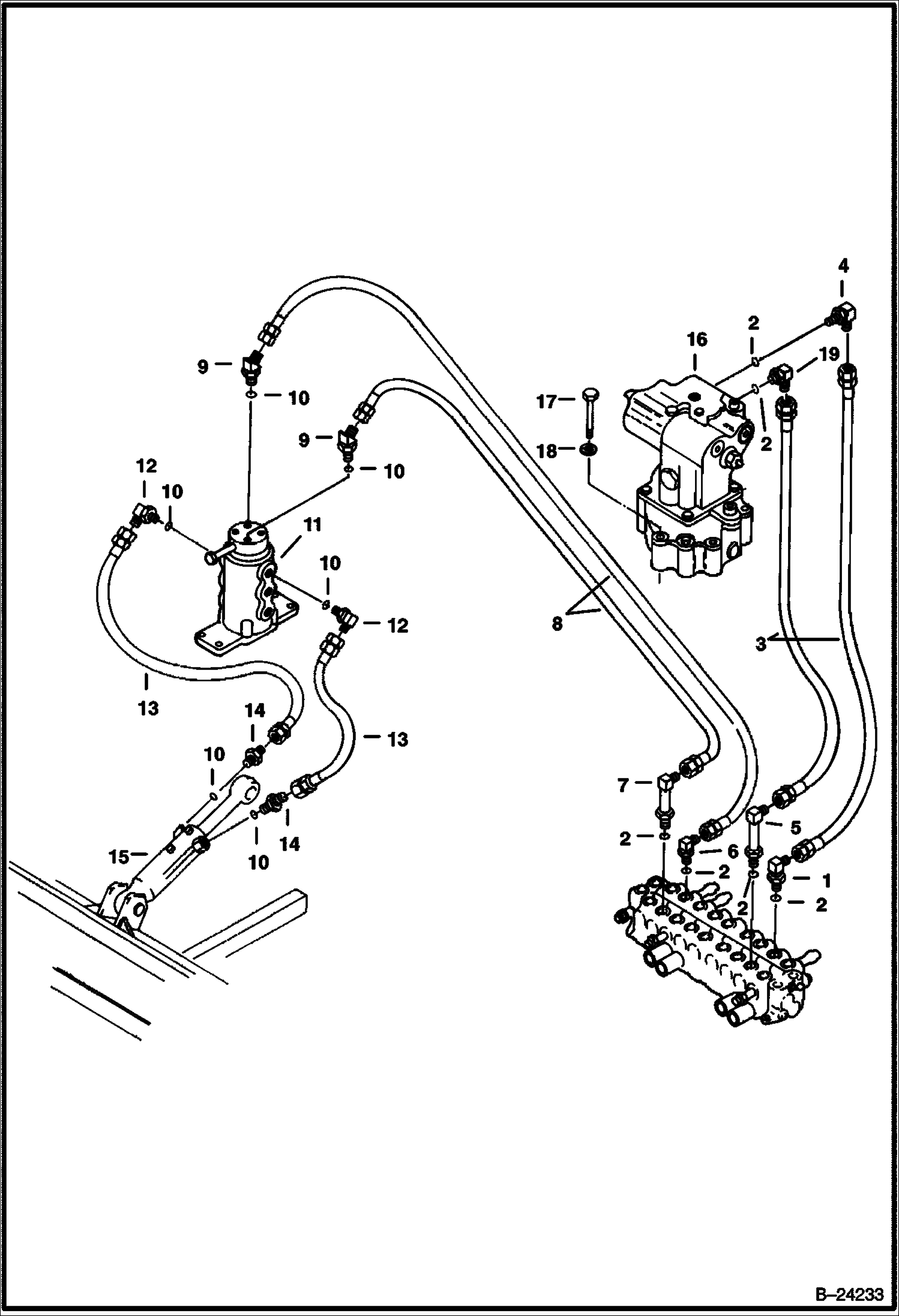

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА В ЦИЛИНДР ОТВАЛА) на мини-экскаватор Bobcat 231 508911001 - 508911999
