Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КОВШ И ПОВОРОТ СТРЕЛЫ)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-kovs-i-povorot-strely-115403
Availability: InStock

Спецтехника СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КОВШ И ПОВОРОТ СТРЕЛЫ) - главное фото

Купить СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КОВШ И ПОВОРОТ СТРЕЛЫ) в Казахстане

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 17K5, ELBOW W/Ref. 14
2	Артикул: 79K8, O RING 10
3	Артикул: 6630527, VALVE
4	Артикул: 6660645, SEAL KIT
5	Артикул: 6536772, BRACKET
6	Артикул: 1CM850, BOLT
7	Артикул: 6655244, O-RING
8	Артикул: 6535578, ELBOW NLA - W/Ref. 2 - Was 6535578 - A
9	Артикул: ELBOW, ELBOW NLA - W/Ref. 2 - Was 6535583 - A
10	Артикул: 6655108, HOSE
11	Артикул: 6536075, TUBE L.H.
12	Артикул: 6536074, TUBE R.H.
13	Артикул: 6655119, HOSE
14	Артикул: ELBOW, ELBOW NLA - W/Ref. 14 - Was 6535037 - A
15	Артикул: 79K6, O RING 10
16	Артикул: 6577697, CLAMP Was 6701893 - B
17	Артикул: 6652521, PLATE
18	Артикул: 17C520, BOLT 5 Was 1C000524B - A
19	Артикул: 30H41, CLIP
20	Артикул: 1CM835, BOLT Was 1CM00834B - A
21	Артикул: 1DM8, NUT
22	Артикул: 6655126, CYLINDER See Illustration SWING CYLINDER/ B18654 boom swing
23	Артикул: 6655583, CYLINDER See Illustration BUCKET CYLINDER/ B18653 bucket
24	Артикул: 6812820, ELBOW W/Ref. 2 - Was 6511914 - A
25	Артикул: 17K6, ELBOW W/Ref. 2
26	Артикул: 6536770, HOSE
27	Артикул: 6654895, ADAPTER W/Ref. 6
28	Артикул: 12K5, ADAPTER 45 degrees
29	Артикул: 6536771, HOSE
30	Артикул: 15K5, FITTING W/Ref. 14

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КОВШ И ПОВОРОТ СТРЕЛЫ): Техника, которая работает на результат

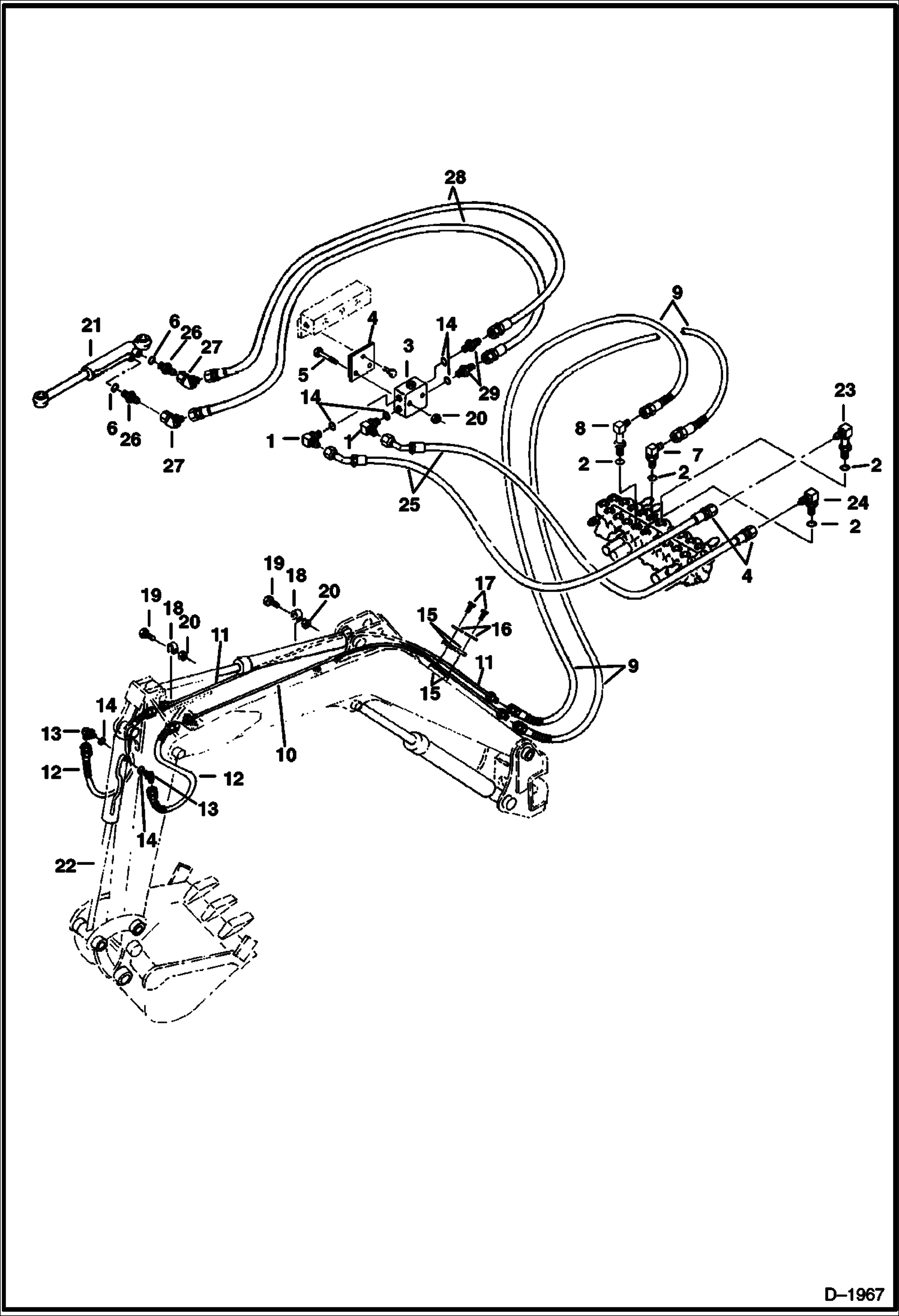

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КОВШ И ПОВОРОТ СТРЕЛЫ) на мини-экскаватор Bobcat 231 508911001 - 508911999
