Главная / Каталог / ГИДРАВЛИЧЕСКАЯ СИСТЕМА / СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА К БАКУ)

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА К БАКУ) в Алматы

Main
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА К БАКУ)
Техника доступна в:
Рассрочка Лизинг Trade-In
Полный спектр услуг:
Сервис
Офисы продаж
Гарантия
Для Вашего удобства:
Запчасти
Доставка
Характеристики и описание
Габариты, схема
Техническая документация
1 Артикул: 6655396, VALVE See Illustration CONTROL VALVE/ B13034 control
2 Артикул: 6655394, MOTOR See Illustration SWING MOTOR/ C3192 swing
3 Артикул: JOINT, JOINT See Illustration SWIVEL JOINT/ C3160 See BTIE-027 NLA - Swivel - Was 6534250 - A
4 Артикул: 7123864, SWIVEL ASSY See Illustration SWIVEL JOINT/ PE3057 - Was 6800524 - A
5 Артикул: FILTER, FILTER See Illustration HYDRAULIC TANK & FILTER/ D2121 NLA - assy - Was 6655072 - A
6 Артикул: 6535576, ELBOW NLA - W/Ref. 6 - Was 6535576 - A
7 Артикул: 79K10, O RING 10
8 Артикул: 6655115, HOSE NLA - Was 6655115 - A
9 Артикул: 6535123, ELBOW NLA - Was 6535123 - A
10 Артикул: 6535598, CROSS NLA - Was 6535598 - A
11 Артикул: 6655772, ADAPTER
12 Артикул: 6536146, HOSE
13 Артикул: 6535596, ADAPTER NLA - Was 6535596 - A
14 Артикул: 6535597, ADAPTER NLA - Was 6535597 - A
15 Артикул: 6535599, TEE
16 Артикул: 6535590, ELBOW NLA - 45 degrees - Was 6535590
17 Артикул: 6536143, HOSE
18 Артикул: 6655790, ADAPTER
19 Артикул: 6535385, MANIFOLD NLA - Was 6535385 - A
20 Артикул: 6535589, ADAPTER NLA - Was 6535589 - A
21 Артикул: HOSE, HOSE NLA - Was 6534283 - A
22 Артикул: 6535569, ELBOW NLA - W/Ref. 22 - Was 6535669 - A
23 Артикул: 6655246, O-RING NLA - Was 6655246 - A
24 Артикул: 6535063, ADAPTER NLA - W/Ref. 24 - Was 6535063 - A
25 Артикул: 6535047, O-RING
26 Артикул: 6535574, ADAPTER NLA - Was 6535574 - A
27 Артикул: 6535575, TEE NLA - Was 6535575 - A
28 Артикул: ADAPTER, ADAPTER NLA - Was 6535078 - A
29 Артикул: 6654377, ADAPTER
30 Артикул: HOSE, HOSE NLA - Was 6535135 - A
31 Артикул: 6700215, HOSE
32 Артикул: 6535066, ELBOW
33 Артикул: HOSE, HOSE NLA - Was 6535107 - A
34 Артикул: 6535567, ELBOW See Illustration SWIVEL JOINTS FITTINGS/ B14116 for fittings if swivel joint has been changed to P/N 6800524 - W/Ref. 32
35 Артикул: 6655244, O-RING
36 Артикул: OIL, OIL COOLER See Illustration ENGINE MOUNTING/ D2010 NLA - Was 653610 - A
37 Артикул: 6655116, HOSE
38 Артикул: 13K7, FITTING
39 Артикул: 6536142, ADAPTER
40 Артикул: 17K7, ELBOW
41 Артикул: 13K5, TEE
42 Артикул: 6536144, HOSE
43 Артикул: 45K7, CONNECTR bulkhead
44 Артикул: 86F7, LOCK NUT
45 Артикул: 36K7, FITTING
46 Артикул: 6535381, PLATE See Illustration HYDRAULIC CIRCUITRY/ C3191 See Illustration CONTROL CONSOLE & FLOORBOARDS/ B24229 NLA - Manifold - Was 6535381 - A
47 Артикул: 6535626, ADAPTER W/Ref. 45
48 Артикул: 79K16, O RING 10 Was 91F000010B - A
49 Артикул: 17K5, ELBOW W/Ref. 47
50 Артикул: 79K6, O RING 10

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА К БАКУ): Техника, которая работает на результат

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА К БАКУ) на мини-экскаватор Bobcat 231 508911001 - 508911999 – купить по доступной цене в интернет-магазине «Ремзона»

Габаритные размеры

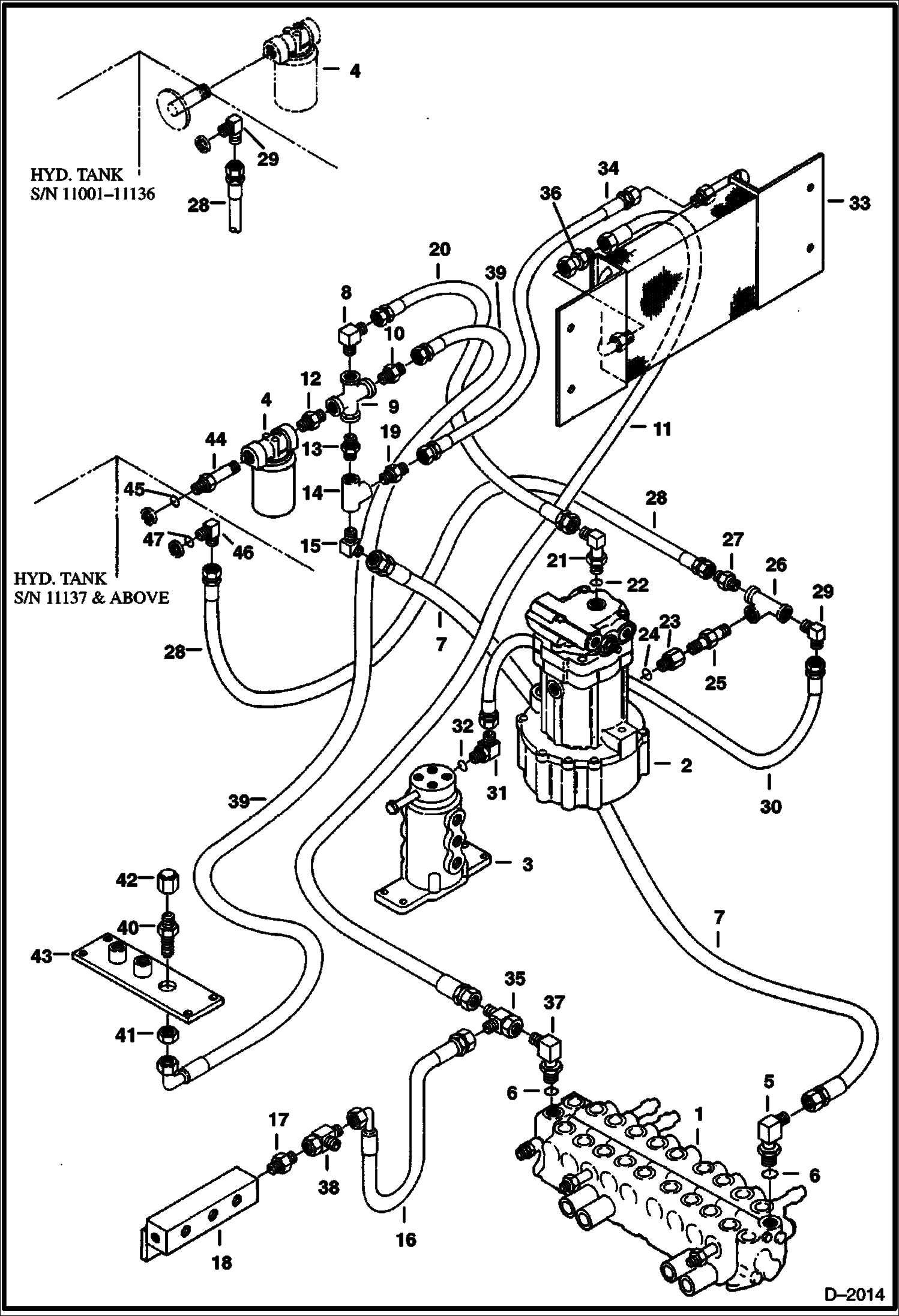

Схема СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТ КЛАПАНА К БАКУ)
